Настройка работ на диаграмме Ганта

Настройка отображения и добавления работ

Описание настройки

В ресурс всегда должна быть вложена работа. Ресурсы без работ не отображаются на диаграмме Ганта.

По умолчанию отображение работ на диаграмме Ганта не настроено.

При настройке работ определяются классы/типы, объекты которых будут представлены на диаграмме в виде работ. Можно настроить всплывающую подсказку при наведении курсора на работу.

Настройка работ выполняется суперпользователем или пользователем, обладающим группой пользователей с кодом GanttMaster, после установки встроенного приложения.

Место настройки в интерфейсе

Диаграмма Ганта (иконка настройки на панели управления) → панель настроек диаграммы Ганта → вкладка "Структура" с версии 3.4.

Выполнение настройки

Нажмите иконку добавления рядом с полем ресурса или работы, выберите "Добавить вложенную работу", заполните поля блока работы и нажмите Сохранить.

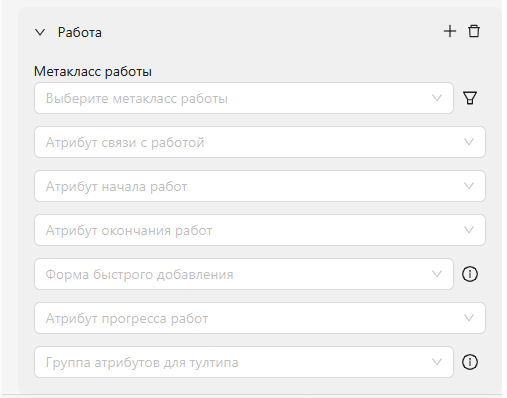

Поля с параметрами работы:

  • Метакласс работы — класс/тип, объекты которого будут отображаться на диаграмме в качестве работы.
  • Атрибут связи с ресурсом — атрибут, связывающий работу с ресурсом. Если работа вложена в ресурс.
  • Атрибут связи с работой — атрибут, связывающий работу с работой. Если работа вложена в работу.
  • Атрибут начала работ — атрибут, значение которого будет принято за начало работы на диаграмме Ганта.
  • Атрибут окончания работ — атрибут, значение которого будет принято за окончание работы на диаграмме Ганта. Для выбора доступны атрибуты типа "Дата"и "Дата/время".

  • Форма быстрого добавления — форма быстрого добавления, которая будет использоваться для добавления объектов этого типа с версии 3.1.

    Условие выполнения настройки: В SMP должен быть создан пользовательский справочник с кодом PMformsList для хранения кодов форм быстрого добавления. Описание добавления пользовательского справочника приведено в документации SMP Настройка справочника.

  • Группа атрибутов для тултипа — значения атрибутов, входящих в указанную группу, будут отображаться на всплывающей подсказке при наведении на работу с версии 2.8.

    Если группа атрибутов не выбрана, то при наведении на работу будет отображаться подсказка с минимальной информацией: название, атрибут даты начала, атрибут даты окончания.

Результат настройки

Если указана форма быстрого добавления, то табличной области диаграммы Ганта будет доступно добавление работ.

Настройка работ с помощью действия по событию

С версии 3.6

Описание настройки

В табличной области диаграммы Ганта можно добавлять работы с помощью пользовательских действий по событию. Это позволяет реализовать собственную логику для разных сценариев, а также использовать дополнительные параметры при создании работ.

Выполнение настройки

  • Настройки в интерфейсе администратора SMP.

    1. Перейдите меню навигации "Справочники" → "Пользовательские справочники".

    2. Убедитесь, что создан справочник с кодом PMformsList.

      Справочник с кодом PMformsList используется для хранения кодов форм быстрого добавления и пользовательских действий по событию.

      Описание добавления пользовательского справочника смотри в документации SMP Настройка справочника.

    3. Перейдите меню навигации "Настройка системы" → "Действия по событиям" и нажмите + Добавить действие. На открывшейся форме добавления заполните поля и нажмите Сохранить. Подробнее в документации SMP Действие по событию типа "Скрипт".

      Поля, обязательные для заполнения:

      • Объекты — родительский объект (согласно структуре диаграммы), например, Проект;
      • Событие — Пользовательское событие;
      • Действие — Скрипт.

      В скрипте можно использовать контекстную переменную subject, которая содержит родительский объект, из которого вызвано действие. Например, ее можно использовать для автозаполнения параметров значениями родительского объекта.

    4. В карточке созданного действия по событию в блоке "Параметры" добавьте обязательные атрибуты, необходимые для создания дочернего объекта.

    5. Перейдите меню навигации "Справочники" → "Пользовательские справочники" → справочник с кодом PMformsList.

      В блоке "Элементы справочника" нажмите Добавить элемент и укажите код созданного действия.

      Для корректной работы добавьте к коду префикс eventAction$.

  • Настройки на диаграмме Ганта.

    1. На панели управления диаграммы нажмите иконку настройки и откройте вкладку "Структура".

    2. Для нужного класса (работы) в поле "Форма быстрого добавления" выберите созданное действие и нажмите Сохранить.

      Описание настройки работ на диаграмме смотри в разделе Настройка отображения и добавления работ.

Результат настройки

В табличной области диаграммы Ганта доступно добавление работ с помощью вызова пользовательского действия по событию.

Фильтрация работ

На диаграмме доступна фильтрация работ, которая позволяет отображать только объекты с заданными характеристиками.

Место настройки в интерфейсе

Диаграмма Ганта (иконка настройки на панели управления) → панель настроек диаграммы Ганта → вкладка "Структура" с версии 3.4.

Выполнение настройки

Чтобы настроить фильтрацию, нажмите иконку фильтрации , расположенную справа от поля работы, и задайте условия.

При настройке фильтрации выбирается атрибут типа или класса объекта, по которому будет проводиться фильтрация массива объектов, затем критерий фильтрации и значение фильтра. Набор критериев фильтрации зависит от типа атрибута.

При использовании фильтрации:

  • Доступны все атрибуты метакласса, за исключением:

    • Вычислимых атрибутов (как пользовательские, так и системные);
    • Системного атрибута "Пароль" (password) класса "Сотрудник" (employee).

  • Доступны все стандартные критерии фильтрации, а также критерии "равно текущему объекту", "содержит текущий объект", "равно атрибуту текущего пользователя", "равно атрибуту текущего объекта", "содержит атрибут текущего объекта" и "раньше/позже атрибута текущего объекта".

    При использовании критериев "равно атрибуту текущего объекта", "содержит атрибут текущего объекта" или "раньше/позже атрибута текущего объекта" в дереве выбора содержатся все атрибуты метакласса, на карточке которого расположена диаграмма, и атрибуты вложенных в него типов, за исключением вычислимых атрибутов.

    Если в условиях фильтрации, в левой части, выбран атрибут, добавленный на уровне типа, то в результирующий список попадут только объекты данного типа, удовлетворяющие условиям фильтрации.

Настройка цветовой визуализации работ

Цвет работ можно настроить вручную в блоке настроек диаграммы Ганта на вкладке "Стиль".

Эти же настройки цвета сохраняются для выбранного атрибута во всплывающей подсказки для работ с версии 3.5.

Подробное описание настройки цветовой визуализации приведено в разделе Цветовая визуализация на диаграмме Ганта.
