Цветовая визуализация на диаграмме Ганта

Настройка цветового выделения ресурсов, работ и контрольных точек (вех)

Описание настройки

Для ресурсов, работ и контрольных точек (вех) можно настроить цвет полосы и текста на календарной сетке. При первом запуске приложения используются цвета по умолчанию.

Настройка выполняется суперпользователем или пользователем, обладающим группой пользователей с кодом GanttMaster.

Место настройки в интерфейсе

Диаграмма Ганта (иконка настройки на панели управления) → панель настроек диаграммы Ганта → вкладка "Стиль".

Выполнение настройки

  1. В поле "Окрашивать" выберите цветовое выделение "По содержимому" и нажмите Настроить цветовую палитру.

  2. На вкладке "По содержимому" выберите цвета полос и текстов для работ, ресурсов и контрольных точек (вех) и нажмите Ok.

Результат настройки

На диаграмме Ганта изменится цветовая палитра отображения ресурсов, работ и контрольных точек (вех).

Если выбрано цветовое выделение "По содержимому", то настройки на вкладке "По атрибуту" не учитываются, отображаются только цвета, установленные на вкладке "По содержимому".

Настройка цветового выделения ресурсов, работ и контрольных точек (вех) в зависимости от значения атрибута

Описание настройки

Для ресурсов, работ и контрольных точек (вех) можно настроить цвет для полосы на календарной сетке в зависимости от значения выбранного атрибута, например, выделение по приоритету или статусу. Например, на диаграмме задачи с приоритетом "Критический" будут отображаться красным цветом, а несрочные — синим.

Для остальных элементов диаграммы Ганта применяется настройка "По содержимому".

По умолчанию цветовое выделение настраивается для работ. Аналогичная настройка доступна для ресурсов и контрольных точек (вех).

Место настройки в интерфейсе

Диаграмма Ганта (иконка настройки на панели управления) → панель настроек диаграммы Ганта → вкладка "Стиль".

Выполнение настройки

Чтобы добавить атрибут для определения цвета ресурса или контрольной точки (вехи), на вкладке "По атрибутам" нажмите +Добавить атрибут, выберите соответствующий тип объекта и заполните поля на форме. В зависимости от выбранного типа объекта поля на форме будут переименованы.

Чтобы настроить цветовое выделение работ в зависимости от атрибута:

  1. В поле "Окрашивать" выберите цветовое выделение "По содержимому и атрибутам" и нажмите Настроить цветовую палитру.

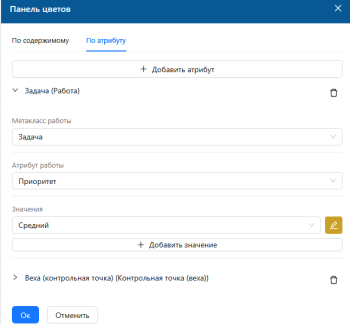

  2. На вкладке "По атрибутам" заполните поля и нажмите Ok.

    Поля настройки цветового выделения:

    • Метакласс работы — например, задача, цель, план по работе, запись о работе.
    • Атрибут работы — набор доступных для выбора атрибутов зависит от выбранного метакласса работы.

    • Значения — набор доступных для выбора значений зависит от предыдущих выбранных параметров.

      Чтобы добавить цвет для нового значения атрибута объекта, нажмите +Добавить значение.

Результат настройки

На диаграмме Ганта изменится цветовая палитра отображения ресурсов, работ и контрольных точек (вех) в зависимости от выбранных атрибутов и их значений.

Если выбрано цветовое выделение "По содержимому и атрибутам", то отображаются настройки, установленные на вкладке "По атрибуту". Для остальных объектов, которые не попадают под условия отображения, применяются настройки на вкладке "По содержимому".

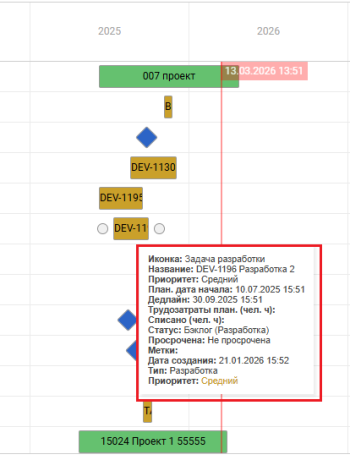

С версии 3.5 На всплывающих подсказках для ресурсов, работ и контрольных точек (вех) значение атрибута, для которого выполнена настройка цветового выделения, отображается выбранным цветом.
