Настройка контрольных точек на диаграмме Ганта
Настройка отображения и добавления контрольных точек
С версии 2.6
Описание настройки
По умолчанию контрольные точки не настроены.
Для каждого метакласса, отвечающего за ресурсы или работы, можно добавить любой метакласс системы, в котором хранятся данные о контрольной точке. Можно настроить всплывающую подсказку при наведении курсора на контрольную точку.
Настройка выполняется суперпользователем или пользователем, обладающим группой пользователей с кодом GanttMaster, после установки встроенного приложения.
Место настройки в интерфейсе
Контрольная точка к ресурсу с версии 3.2:
Диаграмма Ганта (иконка настройки
на панели управления) → панель настроек диаграммы Ганта → вкладка "Структура"→ блок ресурса.
Контрольная точка к работе с версии 2.6:
Диаграмма Ганта (иконка настройки на панели управления) → панель настроек диаграммы Ганта → вкладка "Структура"→ блок работы.
Выполнение настройки

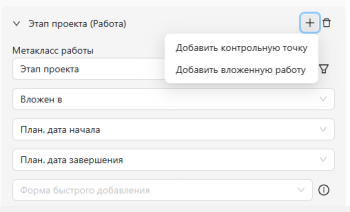

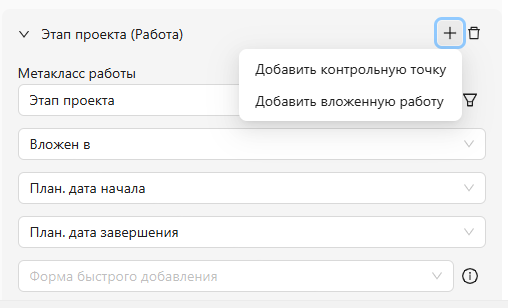

Нажмите иконку добавления
рядом с полем

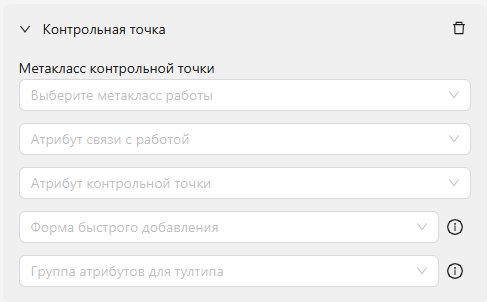

Поля с параметрами контрольной точки:
- Метакласс контрольной точки — класс/тип, объекты которого будут отображаться на диаграмме в качестве контрольной точки.
- Атрибут связи с работой — атрибут, связывающий работу с настроенной контрольной точкой.
- Атрибут контрольной точки — атрибут, значение которого будет использовано для расчета даты (даты и времени) выполнения контрольной точки.
-
Форма быстрого добавления — форма быстрого добавления, которая будет использоваться для добавления объектов этого типа с версии 3.1
В SMP должен быть создан пользовательский справочник с кодом PMformsList для хранения кодов форм быстрого добавления. Описание добавления пользовательского справочника приведено в документации SMP Настройка справочника.
-
Группа атрибутов для тултипа — значения атрибутов, входящих в указанную группу, будут отображаться на всплывающей подсказке при наведении на контрольную точкус версии 2.8.
Если группа атрибутов не выбрана, то при наведении на контрольную точку будет отображаться подсказка по умолчанию с минимальной информацией: название, атрибут даты начала, атрибут контрольной точки.
Результат настройки

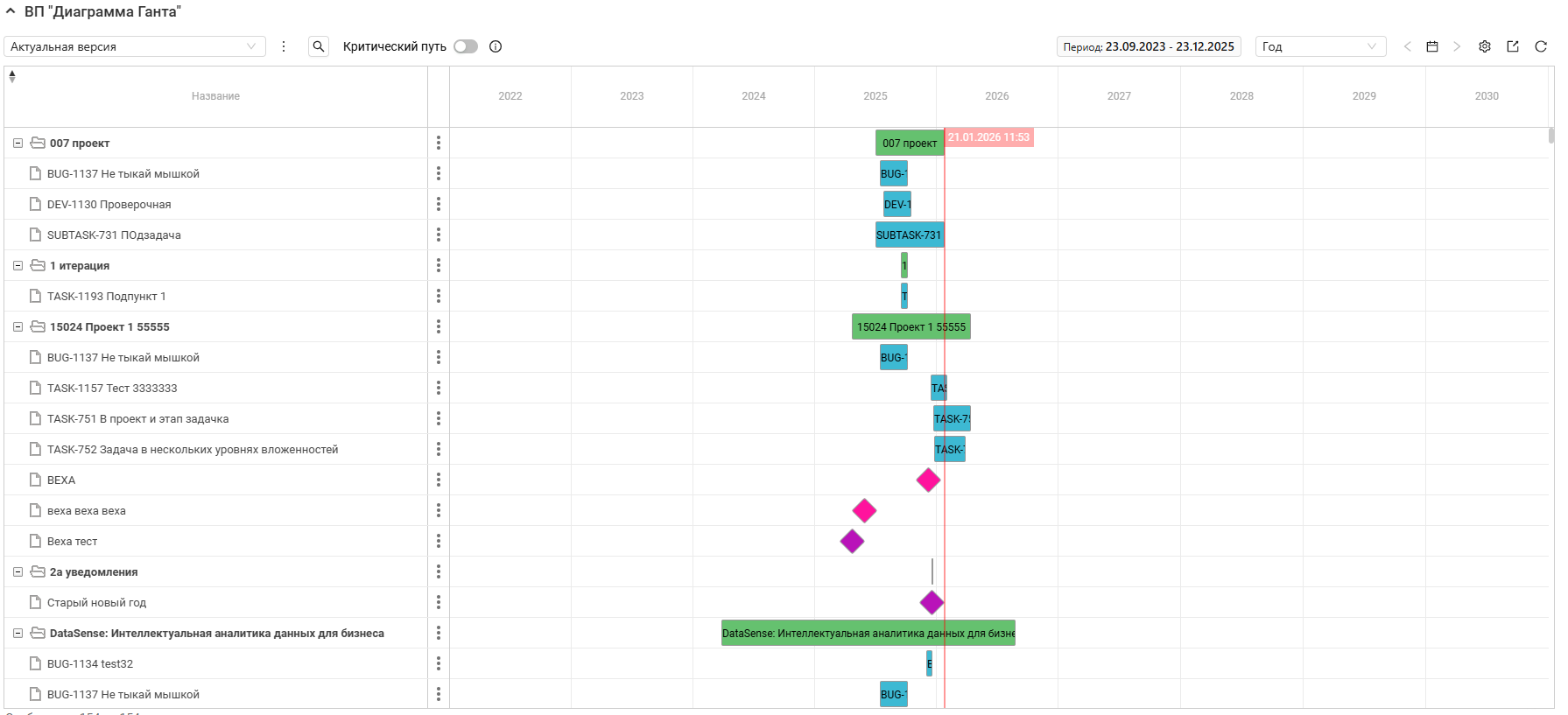

В табличном представлении диаграммы Ганта отобразятся настроенные контрольные точки.
На диаграмме по умолчанию контрольная точка отображается:
- розовым цветом, если контрольная точка пройдена;
- фиолетовым цветом, если контрольная точка не пройдена.
Если указана форма быстрого добавления, то табличной области диаграммы Ганта будет доступно добавление контрольных точек.
Настройка цветовой визуализации контрольной точки
Цвет контрольной точки можно настроить вручную на панели настроек диаграммы Ганта → вкладка "Стиль".
Эти же настройки цвета сохраняются для выбранного атрибута во всплывающей подсказке для контрольной точки (вехи) с версии 3.5.
Подробное описание настройки цветовой визуализации приведено в разделе Цветовая визуализация на диаграмме Ганта.
