Матрица возможных переходов

Описание

Матрица возможных переходов — таблица, в которой отображаются статусы жизненного цикла объектов и все возможные переходы между ними.

Возможные переходы между статусами настраиваются для каждого класса объектов, у которого включен жизненный цикл, и его типов.

Из одного статуса может быть настроено несколько переходов в другие статусы.

Настройки переходов, выполненные в классе/типе объектов, наследуются во все вложенные в него типы.

Место настройки в интерфейсе

Меню навигации "Классы" → класс → вкладка "Жизненный цикл" → "Статусы и возможные переходы" → блок "Возможные переходы".

Содержание матрицы возможных переходов

В классе объектов в матрице возможных переходов отображаются переходы между системными и пользовательскими статусами, созданными в классе.

В типе объектов в матрице возможных переходов отображаются переходы между статусами, унаследованные от класса/ типа, а также переходы, созданные в самом типе.

Унаследованные настройки отображаются на сером фоне. Настройки, выполненные в типе и отличные от унаследованных, отображаются на белом фоне.

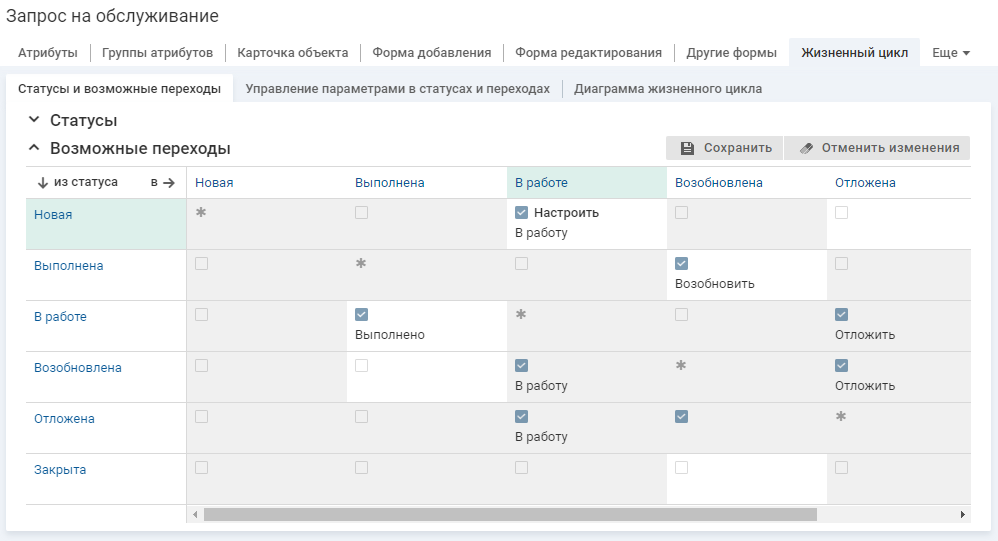

Матрица переходов состоит из строк и столбцов. В заголовках строк отображаются названия статусов, из которых выполняется переход. В заголовках столбцов отображаются названия статусов, в которые выполняется переход. Названия статусов в заголовках являются ссылкой на карточку статуса, см. Карточка статуса.

Порядок отображения статусов в строках и колонках таблицы соответствует порядку статусов в блоке "Статусы".

Флажок, установленный в ячейке на пересечении строки и столбца означает, что между статусами возможен переход.

При наведении курсора на ячейку с флажком отображается ссылка Настроить, которая является ссылкой на карточку перехода между статусами.

На панели действий блока "Возможные переходы" отображаются кнопки Сохранить и Отменить изменения.

Действия в матрице переходов

Настройки, выполненные в матрице возможных переходов, можно удалить, нажав кнопку Отменить изменения. После удаления в матрице возможных переходов будут отображаться последние сохраненные настройки.

Все настройки матрицы возможных переходов применяются после нажатия кнопки Сохранить на панели действий блока "Возможные переходы". Не сохраненные настройки будут сбрасываться при переходе на другую страницу.

Настройки матрицы возможных переходов, после сохранения синхронизируются с настройками диаграммы жизненного цикла, и наоборот.
