Добавление перехода между статусами

Описание настройки

Между статусами жизненного цикла можно настроить переходы.

Из одного статуса можно настроить переходы в один или несколько статусов.

При настройке переходов между статусами следует соблюдать целостность жизненного цикла объекта:

  • из статуса "Зарегистрирован" (registered) должен быть хотя бы один выход;
  • в статус "Закрыт" (closed) должен быть хотя бы один вход;
  • для прочих статусов: если в статус есть хотя бы один вход, то из него должен быть хотя бы один выход.

Место настройки в интерфейсе

Меню навигации "Классы" → класс → вкладка "Жизненный цикл".

Выполнение настройки

В матрице возможных переходов. Блок "Возможные переходы"

Чтобы добавить новый переход между статусами, выполните следующие действия:

  1. Установите флажок в ячейке на пересечении начального и конечного статуса перехода.

  2. На форме добавление введите название кнопки, при нажатии на которую будет выполняться переход из одного статуса в другой, и нажмите кнопку Сохранить.
  3. Нажмите кнопку Сохранить на панели действий блока "Возможные переходы".

Если на форме добавления кнопки перехода нажать кнопку Настроить позже, то переход между статусами будет добавлен, смена статуса будет инициироваться системной кнопкой смены статуса. Название кнопки смены статуса можно настроить на карточке перехода, см. Кнопки смены статуса.

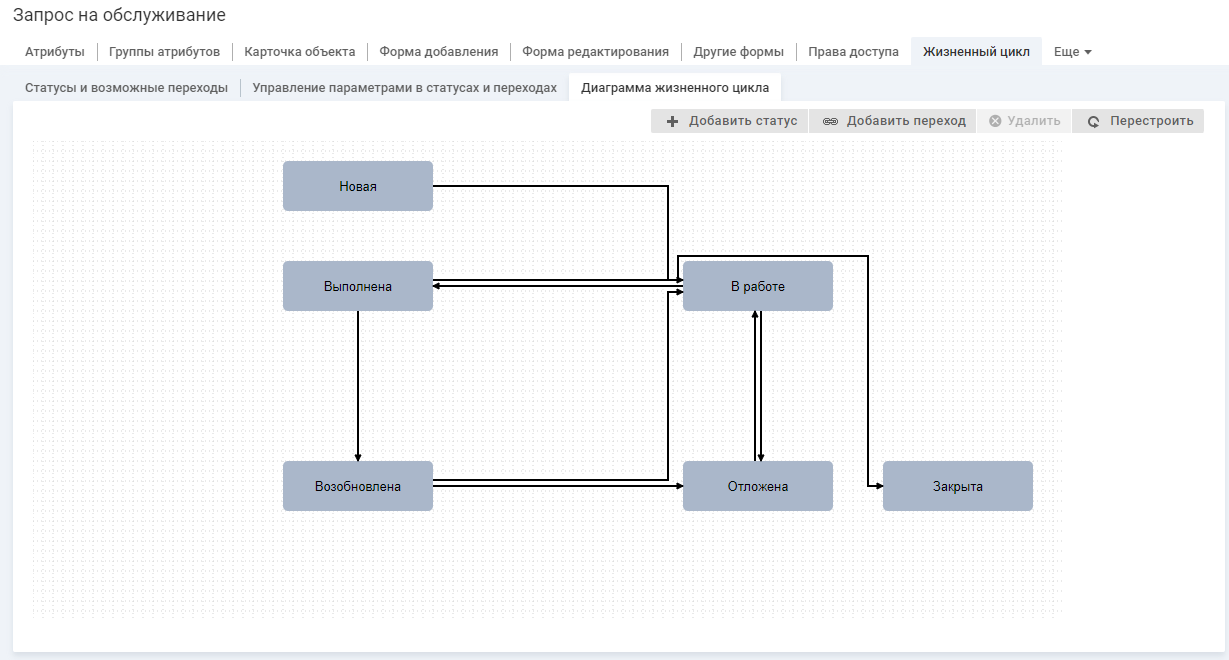

На диаграмме жизненного цикла

Чтобы добавить новый переход между статусами, выполните следующие действия:

  1. Нажмите кнопку Добавить переход. Включится режим добавления переходов.

  2. На диаграмме сначала нажмите на статус, из которого будет выполняться переход, а потом на статус, в который будет выполняться переход. На диаграмме отобразится стрелка перехода.

    Сохранение настроек производится автоматически.

  3. Отключите режим добавления переходов, повторно нажав кнопку Добавить переход.

Результат настройки

Новый переход между статусами будет добавлен.

Если указано название кнопки смены статуса для конкретного перехода, то на панели действий карточки объекта и в списке объектов будет отображаться дополнительная кнопка смены статуса с указанным названием.

Настройки перехода между статусами выполняются в его карточке. Для перехода на карточку перехода между статусами нажмите ссылку Настроить, ссылка отображается при наведении курсора на ячейку матрицы.

Настройки матрицы возможных переходов синхронизируются с настройками диаграммы жизненного цикла после сохранения, и наоборот

Последующие действия

Удаление перехода

Переход между статусами можно удалить следующими способами:

  • В матрице возможных переходов: снимите флажок в ячейке на пересечении начального и конечного статуса перехода и нажмите кнопку Сохранить на панели действий блока "Возможные переходы".

  • На диаграмме жизненного цикла: нажмите на стрелку, соединяющую статус, из которого будет выполняться переход, и статус, в который будет выполняться переход. Цвет стрелки станет зеленым.

    После этого нажмите кнопку Удалить на панели действий диаграммы и на открывшейся форме подтверждения нажмите кнопку Да.

В результате переход между статусами будет удален.

Настройки матрицы возможных переходов синхронизируются с настройками диаграммы жизненного цикла после сохранения, и наоборот.
