Описание
Вкладка предназначена для создания и редактирования параметров статусов и переходов между ними.
Переход на вкладку
Карточка настройки класса (типа) → вкладка "Жизненный цикл" → вкладка "Диаграмма жизненного цикла".
Содержание вкладки

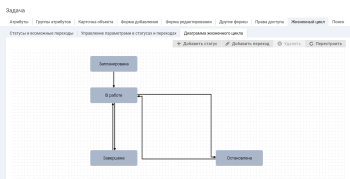

На вкладке отображается графическое представление жизненного цикла объекта определенного класса/типа, включающее в себя отображение статусов и связей между ними.
Диаграмма жизненного цикла представляет собой схему, узлами которой являются статусы объекта. Переходы между статусами отображаются в виде стрелок. Направление стрелки соответствует направлению перехода.
Узлы статусов без переходов отображаются в верхнем левом углу области диаграммы.
Если количество переходов более 100, то диаграмма не строится, на экране отображается сообщение: "В жизненном цикле слишком много переходов, чтобы корректно отобразить на диаграмме".
Действия на вкладке
Перетаскивание узлов диаграммы (статусов)
Узлы диаграммы могут перемещаться по области диаграммы с помощью мыши. Наведите курсор на узел диаграммы (курсор изменит свой вид на
), не отпуская левую кнопку мыши, переместите узел в новое положение. Отпустите кнопку мыши, узел диаграммы будет располагаться в указанном месте.
Расположение узлов сохраняется автоматически.
Чтобы перестроить диаграмму, нажмите кнопку Перестроить.
Действия со статусами и переходами
Действия, производимые в диаграмме жизненного цикла, применяются к списку статусов и к матрице переходов. Сохранение изменений производится автоматически.
Связанные настройки
В карточке класса объектов с жизненным циклом есть возможность разместить контент "Диаграмма жизненного цикла" для отображения диаграммы в интерфейсе оператора.
