Сравнение версий диаграммы Ганта

Настройка режима сравнения версий

Описание настройки

Режим сравнения версий позволяет пользователю сопоставлять базовую и анализируемую версию диаграммы. Например, пользователь может создать неактуальную версию диаграммы, чтобы сравнить фактические даты для работ или контрольных точек (вех) в актуальной версии с плановыми датами из неактуальной версии. Подробнее в разделе Версии диаграммы Ганта.

  • Базовая версия — версия, которую пользователь выбирает для сравнения.
  • Анализируемая версия — версия, которая используется для анализа относительно базовой.

Место настройки в интерфейсе

Карточка объекта с контентом ВП "Диаграмма Ганта".

Выполнение настройки

Чтобы настроить режим сравнения версий, выполните следующие действия:

  1. На панели управления нажмите Сравнение версий.

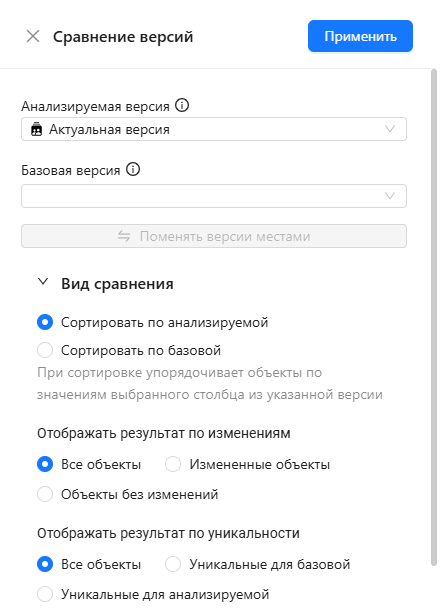

  2. На открывшейся панели настроек режима сравнения версий заполните поля и нажмите Применить.

    Поля настройки:

    • Анализируемая версия — версия диаграммы, которая будет сравниваться с базовой. Анализируемая версия определяет структуру, названия и порядок столбцов, настройки стиля.

    • Базовая версия — версия диаграммы, с которой будет проводиться сравнение. Базовая версия отображается под объектами анализируемой версии серым цветом.

    • Вид сравнения — вид сортировки объектов по значениям выбранного столбца из указанной версии:

      • "Сортировать по анализируемой";
      • "Сортировать по базовой".

    Кнопка Поменять версии местами меняет выбранные актуальную и базовую версию местами, для отображения на диаграмме необходимо повторно нажать кнопку Применить.

Результат настройки

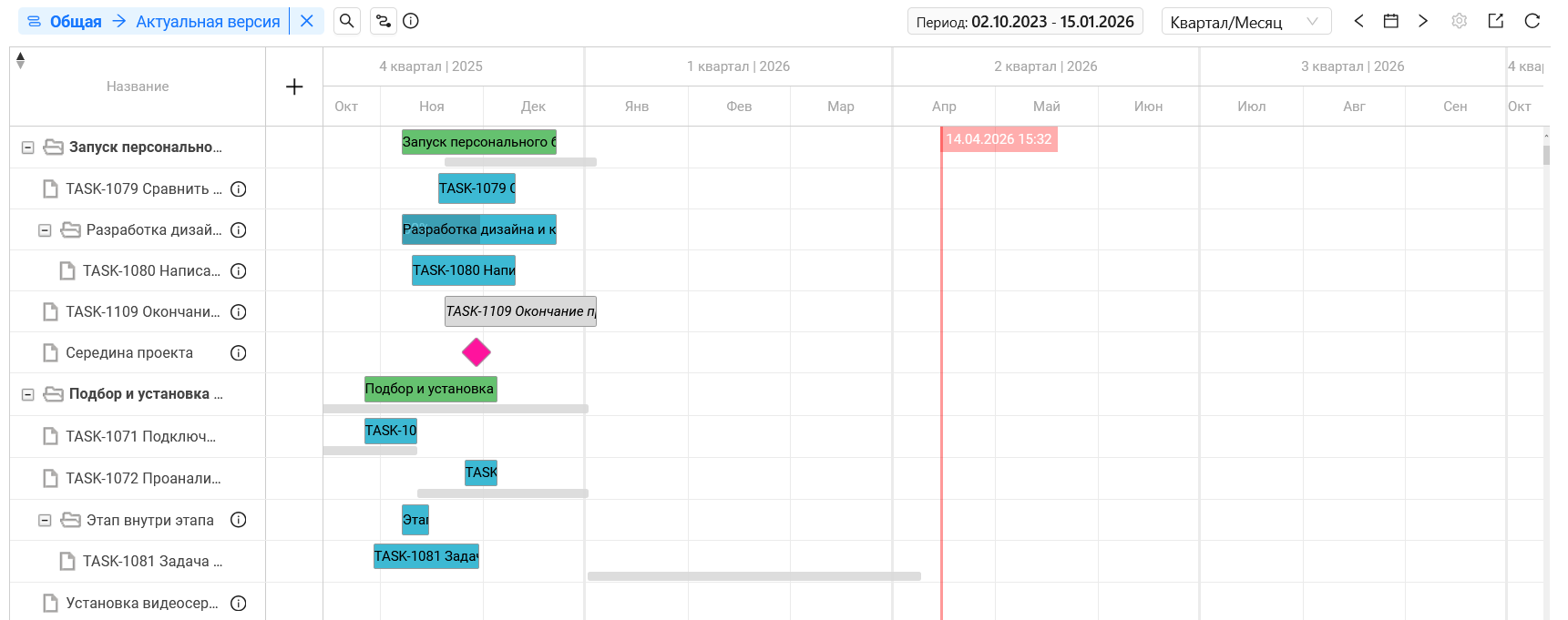

На диаграмме Ганта отображается результат сравнения выбранных версий: анализируемой и базовой.

В табличной области диаграммы:

  • Столбцы отображаются по порядку:

    • Повторяющиеся столбцы — в порядке, принятом в анализируемой версии.

    • Преднастроенные столбцы обеих версий изначально скрыты. Открываются только при необходимости сравнения.

    Остальные столбцы, не соответствующие вышеуказанным типам, не отображаются.

  • Различия по значениям атрибутов отображаются в ячейках: сверху — значение анализируемой версии жирным шрифтом, а под ним — значение базовой версии.

На календарной сетке диаграммы:

  • Объекты отображаются:

    • Ресурсы и работы из анализируемой версии — цветными полосами.
    • Ресурсы и работы из базовой версии — серыми полосами под соответствующими объектами.
    • Контрольные точки(вехи) обеих версий — в виде ромбов. Контрольные точки (вехи) базовой версии — уменьшены и размещены ближе к нижней границе строки.
  • Различия по датам отображаются как сдвиг полос ресурсов и работ, а положение контрольных точек (вех) отражает конкретные даты и события каждой версии.

Если объект присутствует только в одной из версий:

  • Только в анализируемой версии:

    • в табличной области все значения его атрибутов выделяются жирным;
    • в столбце с названием отображается иконка-подсказка с названием версии;
    • при наведении на полосу объекта в подсказке отображается название версии.

  • Только в базовой версии:

    • в табличной области все значения его атрибутов выделяются курсивом;
    • цвет полосы — серый;
    • в столбце с названием отображается подсказка с названием версии;
    • при наведении на полосу объекта в подсказке отображается название версии.

Особенности и ограничения режима сравнения версий

  • Сравнение возможно только между версиями с одинаковым значением ресурса.

    Если в одной версии выбран ресурс "Проект (класс)", а в другой — "Проект(Тип)", такие ресурсы считаются различными, и сравнение таких версий недоступно.

  • Ресурсы, настроенные в одной версии и отсутствующие в другой, в режиме сравнения не выводятся и не участвуют в сравнении.
  • Работы без дат (без даты начала и даты окончания) не учитываются при вычислении периода.
  • Пользователь может выбрать только те версии, к которым у него есть соответствующий доступ согласно его роли и правам доступа.
  • Нельзя выбрать одну и ту же версию в качестве базовой и анализируемой для сравнения.
  • Добавление и изменение столбцов в табличной области диаграммы недоступно в режиме сравнения версий.

Изменение интервала отображения календарной сетки

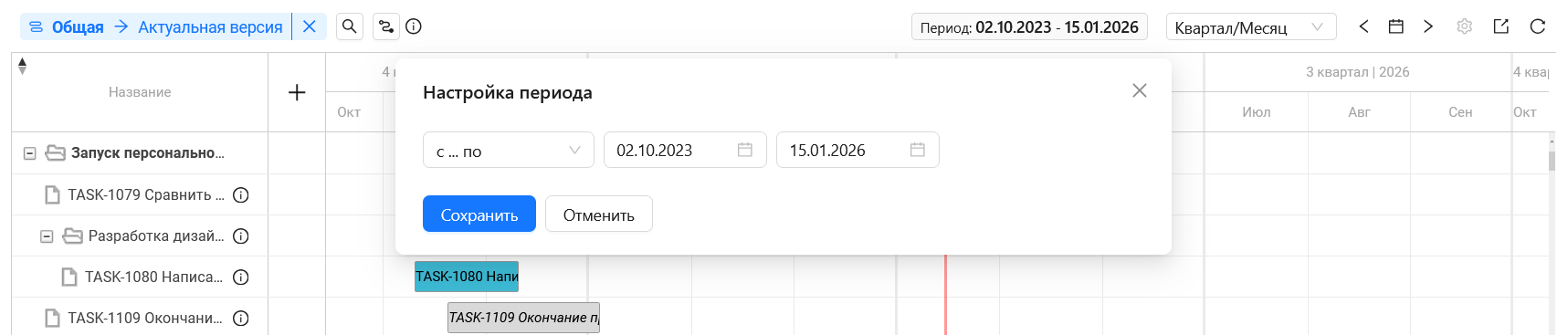

Для выбора границ интервала (дата/время), в рамках которого будут отображаться данные на диаграмме, нажмите на поле со значением периода. На форме изменения интервала задайте значения и нажмите Сохранить.

Изменение масштаба календарной сетки

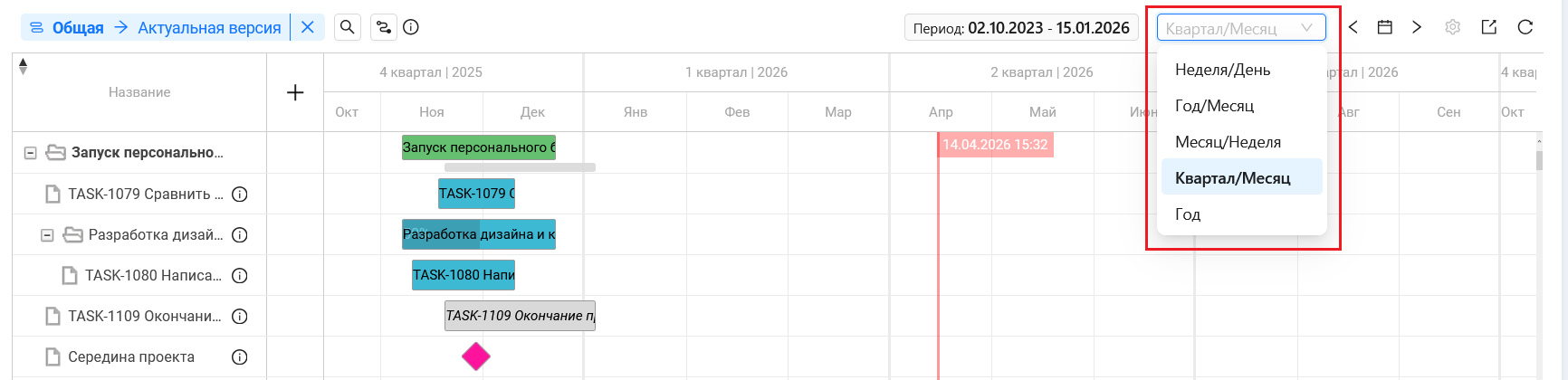

Временная шкала календарной сетки может быть разбита на отрезки по неделям, месяцам, кварталам и годам. Для изменения масштаба разбивки нажмите на поле с раскрывающимся списком значений масштаба и выберите значение.

Поиск

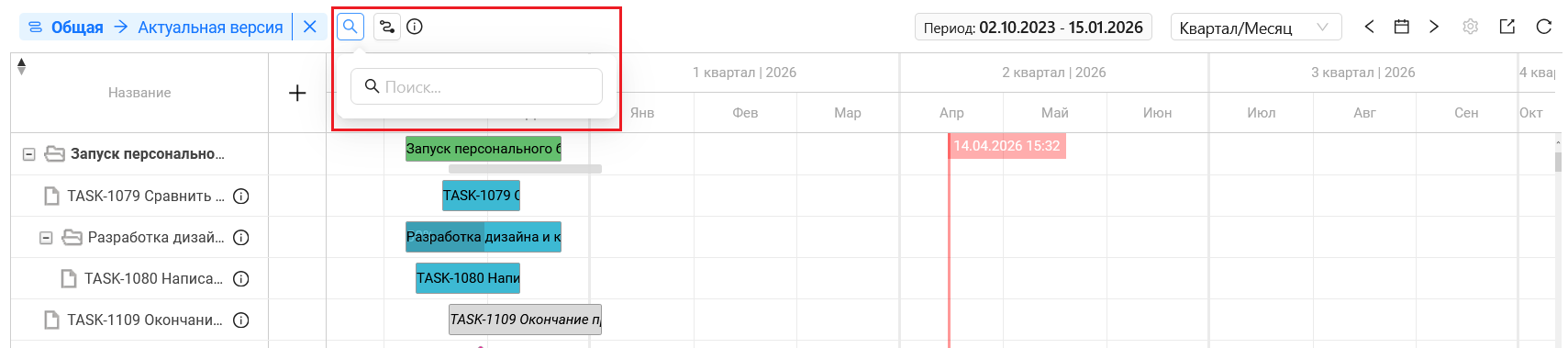

Поиск объектов — осуществляется по всем объектам, включая те, которые присутствуют только в одной из сравниваемых версий. Подробнее в разделе Поиск на диаграмме Ганта.

Отображение критического пути

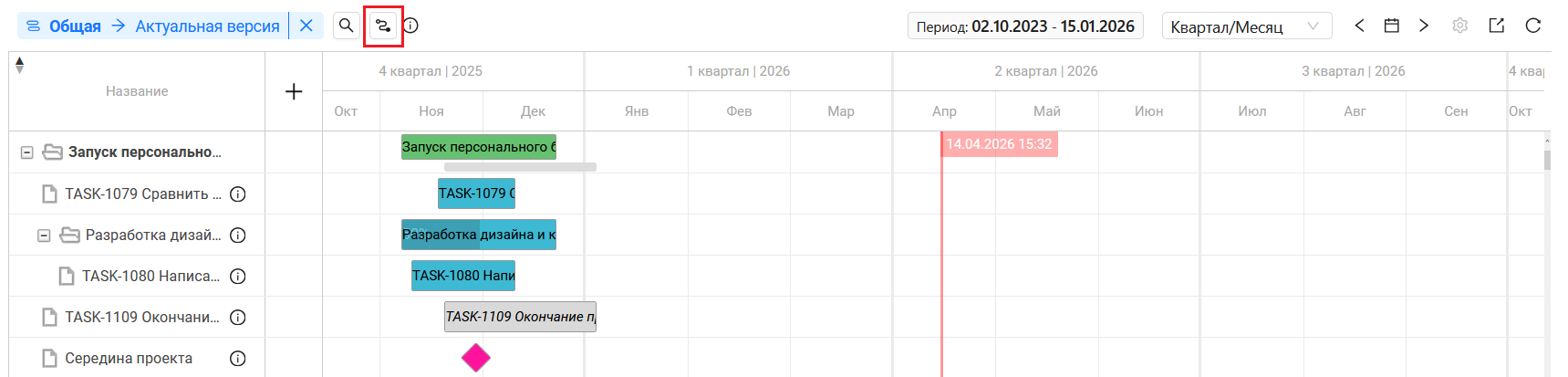

Чтобы отобразить критический путь на календарной сетке, нажмите иконку . Работа с критическим путем происходит по правилам обычного режима работы. Подробнее в разделе Критический путь.

Выход из режима сравнения версий

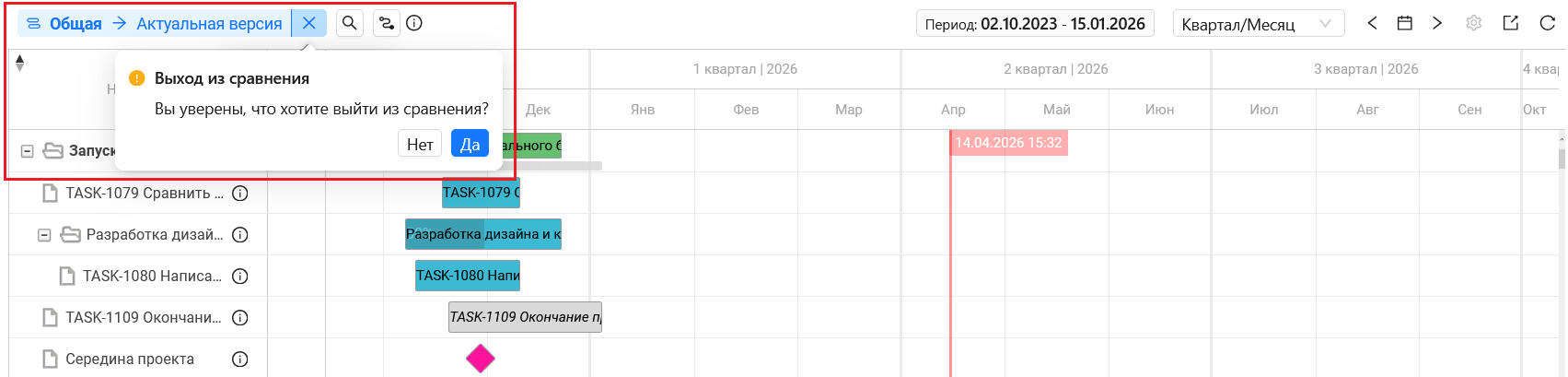

Чтобы выйти из режима сравнения версий, нажмите иконку крестик на панели управления диаграммы и подтвердите выход.
