Общие параметры схемы МВС

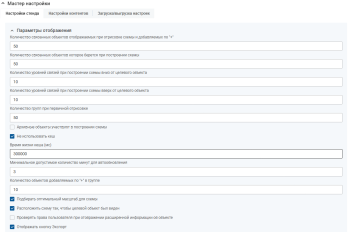

На вкладке "Настройки стенда" настраиваются параметры, общие для всех контентов со встроенным приложением МВС.

Параметры, заданные на уровне всего стенда, можно переопределить на уровне контента, подробнее в разделе Параметры контента для схемы МВС.

Параметры отображения

В блоке "Параметры отображения" задаются следующие параметры:

  • Количество связанных объектов отображаемых при отрисовке схемы и добавляемых по "+" — определяет, сколько связанных объектов отображается при построении схемы и сколько объектов добавляется при нажатии иконки .
  • Количество связанных объектов, которое берется при построении схемы — задает максимальное число объектов, которые система учитывает при формировании схемы. Ограничение помогает снизить нагрузку на интерфейс и ускорить построение схемы.
  • Количество уровней связей при построении схемы вниз от целевого объекта — задает максимальную глубину отображения связей вниз от целевого объекта (подчиненные или зависимые объекты).
  • Количество уровней связей при построении схемы вверх от целевого объекта — задает максимальную глубину отображения связей вверх от целевого объекта (родительские или вышестоящие объекты).
  • Количество групп при первичной отрисовке — определяет, сколько групп объектов отображается при первоначальном построении схемы.

  • Флажок Архивные объекты участвуют в построении схемы:

    • Установлен — архивные объекты отображаются на схеме вместе с актуальными.

  • Флажок Не использовать кеш: С версии 3.3

    • Установлен (по умолчанию) — схема строится без использования сохраненных данных.

    Флажок Использовать кеш для скорости отображения схемы: До версии 3.3

    • Установлен — для ускорения отображения схемы используются кешированные данные.
  • Время жизни кеша (мc) — определяет, как долго кешированные данные считаются актуальными. После истечения этого времени кеш обновляется.
  • Минимальное допустимое количество минут для автообновления — задает минимальный интервал между автоматическими обновлениями схемы.
  • Количество объектов, добавляемых по "+" в группе — определяет, сколько объектов из группы добавляется при нажатии иконки .

  • Флажок Подбирать оптимальный масштаб для схемы:

    • Установлен (по умолчанию) — масштаб схемы автоматически подбирается так, чтобы она помещалась в области просмотра.

  • Флажок Расположить схему так, чтобы целевой объект был виден:

    • Установлен (по умолчанию) — схема автоматически центрируется так, чтобы целевой объект был виден в области просмотра.

  • Флажок Проверять права пользователя при отображении расширенной информации об объекте:

    • Установлен — перед отображением детальной информации об объекте система проверяет права доступа пользователя.

  • Флажок Отображать кнопку Экспорт: С версии 3.3

    • Установлен (по умолчанию) — в интерфейсе схемы отображается кнопка Экспорт.

Настройка стилей

В блоке "Настройки стилей" можно добавить цвета, которые в дальнейшем будут использоваться для отдельных контентов:

  • Цвет — цвет фона объекта на схеме;
  • Контрастность иконок — признак контрастности иконок.
