Параметры контента для схемы МВС

С версии 3.0

На вкладке "Настройки контентов" для каждого контента настраиваются следующие параметры.

Контенты, для которых применяется настройка

В блоке "Параметры для контентов" задаются пары "код класса, на карточке которого расположен контент + код контента". Для указанных контентов будут применены настройки, выбранные в этом блоке.

  • Код класса или типа — код класса, на карточке которого расположен контент с ВП МВС.
  • Код контента — код контента ВП МВС.

Параметры целевого объекта

В блоке "Параметры целевого объекта (объекта, от которого строится схема)" задаются параметры целевого объекта:

  • Атрибуты связи для целевого объекта при построении схемы снизу-вверх (коды).
  • Атрибуты связи для целевого объекта при построении схемы сверху-вниз (коды).
  • Атрибуты связи-объекты для целевого объекта при построении схемы снизу-вверх (коды).
  • Атрибуты связи-объекты для целевого объекта при построении схемы сверху-вниз (коды).

  • Целевой объект подчиняется правилам цветовых типов.

    Если флажок установлен, то к целевому объекту применяются правила визуальных типов.

Цвет боковой панели и границ карточки целевого объекта на схеме

В блок "Цвет боковой панели и границ карточки целевого объекта на схеме" задаются параметры:

  • Цвет — цвет боковой панели и границ карточки целевого объекта на схеме;
  • Контрастность иконок — признак контрастности иконок на боковой панели.

Цвет фона карточки целевого объекта на схеме

В блоке "Цвет фона карточки целевого объекта на схеме" задаются параметры:

  • Цвет — цвет фона карточки целевого объекта на схеме;
  • Контрастность иконок — признак контрастности иконок на карточке объекта.

Расположение группы целевого объекта относительно других групп

Возможны ситуации, когда автоматическая сортировка располагает группу целевого объекта не вверху и не внизу схемы, при том, что сама схема строится либо вниз, либо вверх. Это не соответствует логике отображения.

Параметр "Группа с целевым объектом всегда вверху/внизу страницы" определяет нужно ли изменить положение группы, содержащей целевой объект: если схема строится сверху вниз, то ЦО всегда должен быть расположен в самой верхней группе, если схема строится снизу вверх, то ЦО всегда должен быть расположен в самой нижней группе.

Возможные значения:

  • Автоматическая сортировка — к группе, содержащей целевой объект, применяется автоматическая сортировка;
  • Располагать в начале схемы — группа, содержащей целевой объект, принудительно располагается в начале схемы.

Параметры для связи объектов на схеме МВС

Для каждого метакласса, объекты которого участвуют в построении схемы на контенте, необходимо задать атрибуты связи.

Параметры атрибутов-связей

В блоке "Объекты на схеме и связи между ними" задаются атрибуты для определения связи между объектами на схеме, включая связи через объект:

  • Класс объектов схемы, для которых устанавливаем параметры связи;
  • Атрибуты, в которых содержатся прямые связи, при построении схемы сверху- вниз.
  • Атрибуты, в которых содержатся дополнительные прямые связи, при построении схемы сверху- вниз.
  • Атрибуты, в которых содержатся связи через объект, при построении схемы сверху- вниз.
  • Атрибуты, в которых содержатся дополнительные связи через объект, при построении схемы сверху- вниз.
  • Атрибуты, в которых содержатся прямые связи, при построении схемы снизу вверх.
  • Атрибуты, в которых содержатся дополнительные прямые связи, при построении схемы снизу вверх.
  • Атрибуты, в которых содержатся связи через объект, при построении схемы снизу вверх.
  • Атрибуты, в которых содержатся дополнительные связи через объект, при построении схемы снизу вверх.

Параметры объектов-связей

В блоке "Параметры объектов-связей" задаются параметры:

  • Класс объектов-связи через которые связаны объекты схемы;
  • Атрибуты, в которых содержатся связи с объектом схемы при построении сверху вниз.
  • Атрибуты, в которых содержатся связи с объектом схемы при построении снизу вверх.
  • Отображать символ тревоги на стрелке-связи.
  • Атрибут значение которого отображать на стрелке-связи.

Параметры для отображения информации об объектах на схеме МВС

Блок обязателен для заполнения. Если параметры для отображения информации об объектах не заданы, то объекты не будут отображаться на схеме МВС.

В блоке "Информация об объектах системы" задаются параметры:

  • Класс объекта схемы, для которого устанавливаем отображение информации;
  • Группа атрибутов для вывода на карточке объекта;
  • Группы атрибутов для отображения расширенной информации об объекте;
  • Атрибут, в котором содержится иконка для отображения на карточке объекта;
  • Атрибут, в котором содержится заголовок карточки объекта;
  • Форма быстрого редактирования для объектов класса.

Правила для изменения цвета карточки объекта

В блоке "Правила для изменения цвета карточки объекта" задаются параметры.

Правило визуализации

  • Зависит от: [класса объекта, значения атрибута];

Параметры определения соответствия правилу визуализации

  • Класс, к объектам которого применится правило;
  • Атрибут, по значению которого определяется соответствия правилу визуализации;
  • Значение атрибута, по которому определяется соответствия правилу визуализации.

  • Цвет, в который окрашивать карточку — набор цветов задается на вкладке общих параметров.

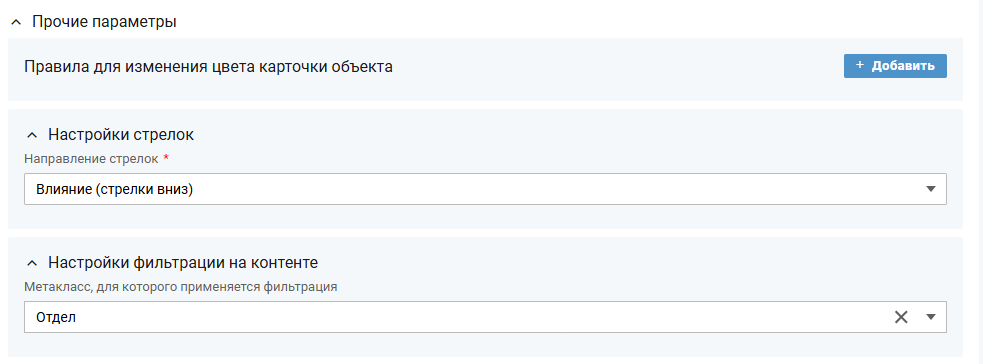

Настройки стрелок

С версии 3.1

  • Направление стрелок.

    Для выбора доступны:

    • Влияние (стрелки вниз) — используется, если родительский объект влияет на подчиненный;

    • Зависимость (стрелки вверх) — используется, если подчиненный объект зависит от родительского.

Настройки фильтрации на контенте

С версии 3.2

  • Метакласс, для которого применяется фильтрация — определяет класс объектов схемы, к которым применяется фильтрация.

Сортировка объектов на схеме

В блоке "Сортировка объектов на схеме" задаются параметры:

  • Классы объектов, к которым применять сортировку;
  • Атрибуты, по которым сортировать в указанном порядке;
  • Направление сортировки — возможные значения: по возрастанию, по убыванию;
  • Границы сортировки — все объекты схемы указанного класса, отдельно для каждого родителя объектов указанного класса.

Группировка объектов на схеме

В блоке "Группировка объектов на схеме" задаются параметры, позволяющие логически структурировать элементы на схеме и повысить ее наглядность. Использование группировок помогает ориентироваться в большом количестве объектов, выделяя их по заданным критериям и объединяя в визуальные блоки. Поддерживаются горизонтальная и вертикальная группировки, которые могут применяться совместно или по отдельности.

Горизонтальная группировка

  • Атрибут, по значению которого объединять объекты в горизонтальные группы — код ссылочного атрибута, значение которого используется как критерий для объединения объектов в горизонтальные блоки.

    Например, при указании атрибута classification объекты с одинаковым значением этого атрибута будут сгруппированы по горизонтали.

  • Атрибут группирующего объекта, значение которого будет заголовком для группы — код атрибута, определяющего отображаемое название горизонтальной группы.

    Например, при указании атрибута title каждая группа будет подписана соответствующим названием.

  • Группа атрибутов для отображения информации о горизонтальной группе — код группы атрибутов, сведения из которой выводятся рядом с заголовком группы.

    Чаще всего используется группа system, но может быть указана любая другая.

Вертикальная группировка

  • Атрибут, по значению которого объединять объекты в вертикальные группы — код ссылочного атрибута, определяющего принадлежность объекта к вертикальной группе.

    Например, можно указать атрибут place, чтобы сгруппировать объекты по местоположению.

  • Атрибут группирующего объекта для создания вложенных вертикальных групп — код атрибута, по которому формируется иерархическая структура вертикальных групп. Используется для организации вложенности групп.
  • Атрибут группирующего объекта, значение которого будет заголовком для группы — код атрибута, определяющего название вертикальной группы.

Группы по умолчанию и заголовки

  • Заголовок серой группы — текст, отображаемый для группы, в которую автоматически помещаются объекты, не соответствующие условиям горизонтальной или вертикальной группировки.

    Значение по умолчанию — "Объекты без группы". Может быть изменено в соответствии с задачей.

  • Заголовок горизонтальной группы, определяемый по умолчанию, если не найден атрибут заголовка — текст, используемый, если в указанном атрибуте заголовка значение отсутствует. Позволяет избежать пустых заголовков и сохранить целостность схемы.

Параметры отображения

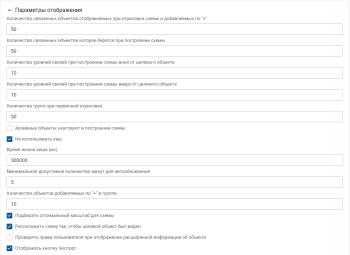

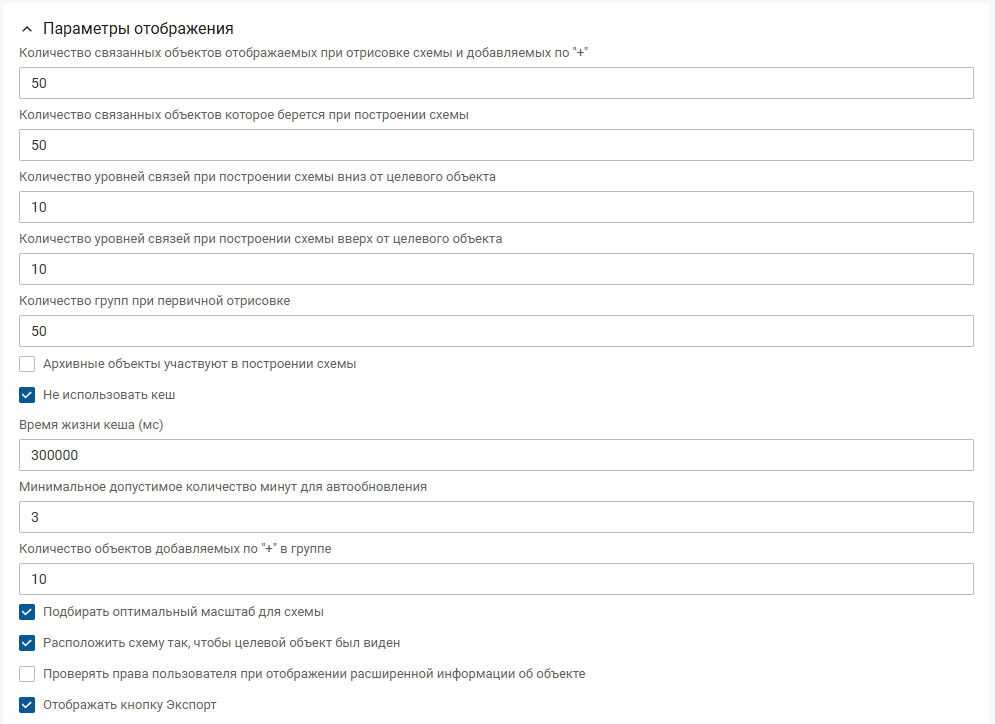

В блоке "Параметры отображения" можно переопределить на уровне контента параметры, заданные на уровне всего стенда (подробнее в разделе Общие параметры схемы МВС).

В блоке задаются следующие параметры:

  • Количество связанных объектов, отображаемых при отрисовке схемы и добавляемых по +;
  • Количество связанных объектов, которое берется при построении схемы;
  • Количество уровней связей при построении схемы вниз от целевого объекта;
  • Количество уровней связей при построении схемы вверх от целевого объекта;
  • Количество групп при первичной отрисовке;
  • Архивные объекты участвуют в построении схемы;

  • Не использовать кеш с версии 3.3;

    Использовать кеш для скорости отображения схемы до версии 3.3;

  • Время жизни кеша (мc);
  • Минимальное допустимое количество минут для автообновления;
  • Количество объектов, добавляемых по “+” в группе;
  • Подбирать оптимальный масштаб для схемы;
  • Расположить схему так, чтобы целевой объект был виден;
  • Проверять права пользователя при отображении расширенной информации об объекте;
  • Отображать кнопку Экспорт с версии 3.3.
