Комбинированная диаграмма (Комбо)

В разделе описываются особенности настройки параметров виджета "Источник", "Параметр", "Показатель" и "Разбивка" для комбинированной диаграммы.

Этот тип виджета является комбинацией нескольких диаграмм линейного или столбчатого типа.

Общее описание добавления виджетов, см. Настройка виджета (элемента дашборда).

Пример

Вкладка "Параметры"

Блок Источник.

Источник — класс объектов, на основе которых строится виджет.
- Поле выбора источника.

  Чтобы выбрать источник, нажмите Выбрать значение.

  Чтобы добавить дополнительные источники, нажмите иконку .

  Настройте два или более источников.

  Для выбора в качестве источника доступны:
  - любой неслужебный и неархивный класс объектов;
  - служебный класс "История изменения ответственного и статуса", необходимо обязательно указать конкретный тип в данном классе.

    Выбор класса "История изменения ответственного и статуса" позволяет строить виджеты с учетом предыдущего статуса объектов, а не текущего
- Иконка для настройки фильтрации источника. Фильтрация источника позволяет использовать для графика объекты с заданными характеристиками. На виджете выводятся только отфильтрованные данные.

  Нажмите иконку и выполните настройки фильтрации. Подробное описание настройки приведено в разделе Фильтрация источника.
- Флажок Только для вычислений:
  - снят (по умолчанию);
  Если у источника установлен флажок "Только для вычислений", то отдельный график по нему не строится.
  Например, в комбинированной диаграмме заданы три источника: A, B и C. У источника B установлен флажок "Только для вычислений". В этом случае на правой панели создания и редактирования виджета будут доступны только два поля для оси Y. В первом из них можно выбрать атрибут источника A или вычислимое поле, а во втором — атрибут источника C или вычислимое поле. Источник B может использоваться только в создании вычислимого поля.

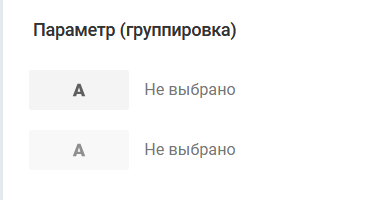

Блок Параметр (группировка).
- Первый параметр — атрибут объекта источника, по значениям которого будет строиться ось графика Параметр для первого источника.

  Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

  При нажатии на иконку типа атрибута можно настроить группировку для первого источника, см. Группировка.
- Последующие поля с параметрами — атрибут, по которому будет строиться ось X для каждого следующего источника, в соответствии с порядком заданных источников.

  Для выбора доступны атрибуты типа, который выбран для "Параметра" первого источника.

  Если для параметра первого источника был выбран ссылочный атрибут, то будут доступны только атрибуты, ссылающиеся на тот же класс, что и в первом.

  Группировка и форматирование по оси Х для всех источников будет таким же, как для первого.

Настройка N показателей (где N — количество источников)

Только для источников, у которых снят флажок "Только для вычислений".

Показатель (верхнее поле) — атрибут объекта источника, по значениям которого будет производиться агрегирование данных для подсчета по первому источнику, см. Агрегация.

Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

Иконка для выбора типа графика для первого источника. Для выбора доступны столбчатая, столбчатая с накоплениями и линейная диаграммы.

Разбивка — не обязательный параметр, по значениям которого будет проводиться разбивка для первого источника.
Показатель (последующие поля) — атрибут объекта источника, по значениям которого будет производиться агрегирование данных для подсчета по каждому следующему источнику (в соответствии с порядком заданных источников), см. Агрегация.

Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

Иконка для выбора типа графика для следующего источника. Для выбора доступны столбчатая, столбчатая с накоплениями и линейная диаграммы.

Разбивка — не обязательный параметр, по значениям которого будет проводиться разбивка для следующего источника

С версии 2.3.0 изменено ограничение по выводимым данным с 1000 до 5000 при наличии разбивки.

Настройка ТОП х значений

Вывести топ:
- флажок установлен — активирована функция вывода ТОП х значений для отображения показателей на виджетах.

  Выберите или укажите вручную количество выводимых элементов. ТОП можно настроить по максимальным или минимальным значениям.

  На диаграмме будет отображаться указанное количество элементов (показателей) с сортировкой по убыванию и отметка "Топ х", х = количество выводимых элементов.
Для виджета "Комбинированная диаграмма (Комбо)" при выборе двух источников с разными ТОП, количество элементов не отображается.
Показывать незаполненные данные
- флажок установлен — на диаграмме будут отображаться незаполненные данные.
Отображать общую сумму объектов
- флажок установлен — на диаграмме будет отображаться общая сумма объектов "Итого:".
- флажок выключен — общая сумма объектов на диаграмме не отображается.
Блок "Область отображения".

Определяет, в каких представлениях будет отображаться виджет.

Доступные значения:
- "Web приложение" (по умолчанию) — виджет отображается только в веб-представлении;
- "Везде" — виджет отображается в мобильном и веб-представлениях;
- "Мобильное приложение" — виджет отображается только в мобильном представлении.
Тогл Навигация с виджета:
- Выключен (по умолчанию).
- Включен — при просмотре виджета на дашборде можно перейти на другой виджет или дашборд. Переход осуществляется при нажатии иконки навигации на панели управления виджетом. Виджет, на который ведет навигация, подсвечивается серым.

  После включения тогла отображаются:
  - список выбора дашборда или виджета, на который будет осуществляться переход. В список подгружается список контентов с приложением, код которого указан в классе root в атрибуте dashboardCode.
  - флажок Отображать всплывающую подсказку:
    - включен — отображается поле ввода текста подсказки, которая будет отображаться при наведении курсора на иконку навигации.

Вкладка "Стиль"

Внешний вид диаграммы настраивается на вкладке "Стиль".

блок Заголовок:
- Включить или выключить отображение на диаграмме.
- Настройки текста: цвет, размер, вид шрифта, выравнивание, местоположение, обрезать текст или переносить по словам, отображать заголовок сверху, отображать заголовок снизу.
В тексте заголовка можно использовать контекстные переменные (subject, user), что позволяет динамически изменять заголовок. Например, в заголовке виджета применить значение дат с ${subject.dateFrom}.
блок Легенда:
- Включить или выключить отображение на диаграмме (по умолчанию легенда отображается у виджетов с разбивкой, у остальных выключена);
- Настройки текста: размер, вид шрифта, местоположение, обрезать текст или переносить по словам, расположение "в строку" или "в столбец".
блок Параметр:
- Тогл Показать ось — включить или выключить отображение оси;
- Настройки текста: шрифт, размер, переносить по словам с версии 3.5.
- Тогл Название оси — включить или выключить отображение названия оси.

  Поле для ввода названия. Если название не задано, отображается по умолчанию название, указанное на вкладке "Параметры".
блок Показатель:
- Тогл Показать ось — включить или выключить отображение оси.
- Настройки текста: шрифт, размер, переносить по словам.
- Тогл Выводить название — включить или выключить отображение названия оси.

  Поле для ввода названия. Если название не задано, отображается по умолчанию название, указанное на вкладке "Параметры".
- Тогл Настроить параметры оси — включает или выключает определение max и min пределов, относительно которых будет отрисован график, и отображение флажка "Показывать зависимо".
  - min предел.
  - max предел.
  - флажок Показывать зависимо:
    - включен — все графики будут отрисованы относительно одной оси.
Сортировка — настроить параметры сортировки данных на диаграмме.

Сортировка сохраняется на уровне виджета, и не сбрасывается при включении/выключении функции ТОП.

Чтобы настроить сортировку:
- Установите значение переключателя: По умолчанию (доступен только для диаграмм с кастомной группировкой), Параметр, Показатель.

  Если на вкладке "Параметры" в поле "Показатель" выбрана формула, а в поле "Параметр" сформировано более одной пользовательской группировки, то доступна только сортировка по параметру. По показателю сортировка недоступна.
- Выберите направление сортировки: по возрастанию или по убыванию.
Правила сортировки для атрибутов разных типов:
- "Строка", "Ссылка на бизнес-объект", "Элемент справочника", "Гиперссылка", "Тип объекта", "Статус" и "Агрегирующий":
  - по возрастанию — лексикографически в прямом порядке;
  - по убыванию — лексикографически в обратном прямом порядке.
- "Вещественное число", "Целое число:
  - по возрастанию;
  - по убыванию.
- "Дата", "Дата/время":
  - по возрастанию — соответствует направлению от прошлого к настоящему;
  - по убыванию — соответствует направлению от настоящего к прошлому.
- "Логический":
  - по возрастанию — сначала ложь, потом истина;
  - по убыванию — сначала истина, потом ложь.
Метки данных:
- Включить или выключить отображение меток данных на диаграмме.

  Если на диаграмме количество меток больше 200, то при первичном сохранении метки не отображаются автоматически, чтобы не перегружать график.
- Настройки текста: размер, вид шрифта, цвет, тень.

  По умолчанию цвет шрифта для меток при создании диаграммы hex #323232 (черный) и тень выключена.
- Дополнительные обозначения на диаграммах: не указано, %, руб., $, €. Предоставляется возможность добавить пользовательское обозначение.
- Количество знаков после запятой (доступно для всех типов диаграмм, кроме "Таблица", "Сводная таблица" и "Комбинированная диаграмма (Комбо)");
- Флажок Разделить разряды.
Цвета диаграммы — можно настроить цветовую гамму виджета, указав необходимые цвета. Подробное описание настройки приведено в разделе Цвета диаграммы.
