Цвета диаграммы

Описание настройки

Пользователь может изменить цветовую гамму виджета автоматически или указать цвета вручную.

При появлении на диаграмме значения параметра, которому ранее не был установлен цвет, ему будет по умолчанию присвоен первый цвет из стандартной палитры.

Место настройки в интерфейсе

Цвета диаграммы определяются при создании или редактировании виджета.

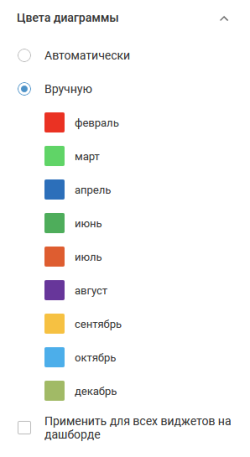

Настройки цветов выполняются на панели редактирования виджета на вкладке "Стиль", блок "Цвета диаграммы".

Выполнение настройки

Автоматическое изменение цветов диаграммы

Чтобы изменить цвет, в блоке "Цвета диаграммы" установите переключатель "Автоматически", нажмите на цветной квадрат и выберите другой цвет с помощью палитры для изменения цвета.

Изменение цветов диаграммы вручную

Установка цвета вручную доступна для виджетов типа "Столбчатая диаграмма", "Столбчатая диаграмма с накоплением", "Гистограмма", "Гистограмма с накоплением", "Линейная диаграмма" (с разбивкой), "Круговая диаграмма", "Кольцевая диаграмма".

Переход в ручной режим

В блоке "Цвета диаграммы" установите переключатель "Вручную".

Выбор цвета для отдельного значения параметра

Если все элементы виджета окрашены в один цвет, например, стандартная столбчатая диаграмма, то в блоке "Цвета диаграммы" отобразятся элементы "Все параметры" и "Добавить".

Чтобы установить новый цвет для отдельного значения параметра на виджете:

  1. Нажмите Добавить.
    В блоке отобразится строка для настройки цвета.

  2. Выберите значение параметра из тех, что уже представлены на виджете.
  3. Нажмите на цветной квадрат и выберите другой цвет с помощью палитры для изменения цвета.

Выбор цвета по значениям параметра не доступен для комбинированного типа диаграммы

Редактирование заданных цветов

Если цветов несколько, например, выведены цвета секторов в круговой диаграмме, то в блоке "Цвета диаграммы" отобразятся все используемые цвет с указанием соответствующих элементов.

Чтобы изменить цвет, нажмите на цветной квадрат и выберите другой цвет с помощью палитры для изменения цвета.

Распространение настройки цветов на все виджеты на дашборде

Укажите значение параметра "Применить для всех виджетов на дашборде":

  • флажок установлен — выбранная цветовая схема применится на всех виджетах данного дашборда, где в параметре участвует этот же атрибут.
  • флажок выключен (по умолчанию) — настройки цвета применяются только к текущему виджету.

При повторном снятии флажка на виджете будут применены настройки по умолчанию или настройки, которые были установлены ранее вручную.
