Столбчатая диаграмма с накоплением

В разделе описываются особенности настройки параметров виджета "Параметр", "Показатель", "Разбивка" и "Отображать промежуточные итоги" для столбчатой диаграммы с накоплением.

Общее описание добавления виджетов, см. Настройка виджета (элемента дашборда).

Параметры виджета

  • Параметр — атрибут объекта источника, по значениям которого будет строиться ось графика Параметр.

    Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

    При нажатии на иконку типа атрибута можно настроить группировку, см. Группировка.

  • Показатель — атрибут объекта источника, по значениям которого будет проводиться агрегирование данных для подсчета, см. Агрегация.

    Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

    Если по оси показателя требуется выводить количество объектов (CNT), то необходимо выбрать атрибут с уникальными значениями для объектов, по умолчанию подставляется "Уникальный идентификатор" (UUID).

    В случае выбора "%" будет строиться нормированная диаграмма (каждый столбец по 100%)

  • Разбивка — обязательный параметр для выбора атрибута, по которому будет проводиться разбивка столбцов диаграммы (накопление). Значения из этого параметра отображаются в Легенде.

    Чтобы выбрать атрибут разбивки нажмите . Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

    При нажатии на иконку типа атрибута можно настроить группировку, см. Группировка.

    С версии 2.3.0 изменено ограничение по выводимым данным с 1000 до 5000 при наличии разбивки.

  • Отображать промежуточные итоги — параметр отображается только для агрегации CNT, MIN, MAX, AVG.

    Если флажок включен, то на диаграмме будут отображаться промежуточные итоги (сумма по разбивке):

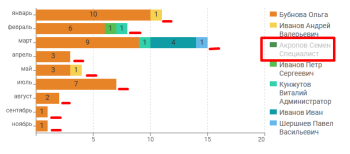

    С версии 3.5 при клике на один из элементов Легенды промежуточные результаты скрываются:

Примеры

  • Источник — Запрос
  • Параметр — Дата обращения
  • Группировка — Месяц
  • Показатель — Номер
  • Агрегация — Количество (CNT)
  • Разбивка — Влияние (атрибут: Название)

  • Источник — Запрос
  • Параметр — Дата обращения
  • Группировка — Месяц
  • Показатель — Номер
  • Агрегация — %
  • Разбивка — Влияние (атрибут: Название)
