Просмотр диаграммы Ганта

Области диаграммы Ганта

Диаграмма состоит из частей:

  • Табличная область — отображение основной информации о работах и ресурсах.

  • Календарная сетка — отображение работ, ресурсов, контрольных точек (вех), связей между ними на временной шкале.

  • Панель управления — панель в шапке диаграммы, которая содержит иконки и кнопки для настройки представления диаграммы (масштаба, фильтрации, группировки и т.д.), выполнения пользовательских действий.

  • Панель постраничной навигации — отображается под диаграммой и содержит:

    • Количество объектов на диаграмме — подсчет выполняется автоматически и отображается под диаграммой справа.

      По умолчанию на одной странице диаграммы отображаются первые 5000 ресурсов.

    • Кнопка Показать еще — при нажатии выполняется переход на следующую страницу диаграммы. Каждое нажатие загружает следующие 5000 ресурсов. Если объектов меньше 5000, то Показать еще не отображается.

  • Блок настроек — блок, содержащий параметры объектов для построения диаграммы.

    Блок настроек доступен суперпользователю и пользователю, обладающему группой пользователей с кодом GanttMaster.

Обновление диаграммы

Для обновления диаграммы нажмите иконку Обновить на панели управления. Диаграмма перестроится в соответствии с настройкой.

Изменение масштаба календарной сетки

Временная шкала календарной сетки может быть разбита на отрезки по неделям, месяцам, кварталам и годам.

Для изменения масштаба разбивки нажмите на поле с раскрывающимся списком значений масштаба и выберите значение.

Изменение интервала отображения календарной сетки

Для выбора границ интервала (дата/время), в рамках которого будут отображаться данные на диаграмме, нажмите на поле со значением периода.

На форме изменения интервала задайте значения и нажмите Сохранить.

Сортировка объектов диаграммы

Сортировка позволяет выводить на диаграмме объекты в заданном порядке.

Объекты диаграммы по умолчанию сортируются по первому столбцу "по возрастанию". Слева от названия столбца отображается индикатор направления сортировки .

Изменение направления сортировки

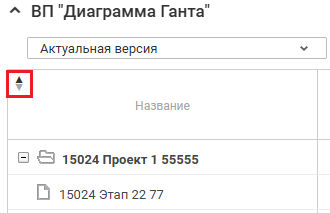

Чтобы изменить порядок сортировки, нажмите на индикатор направления сортировки "по возрастанию" или "по убыванию" рядом с названием столбца.

Если выполняется сортировка пустых значений столбцов "по возрастанию", то сначала сортируются заполненные данные по возрастанию, затем незаполненные данные сортируются по возрастанию по названию.

Если выполняется сортировка пустых значений столбцов "по убыванию", то сначала сортируются незаполненные данные по убыванию по названию, затем заполненные данные по убыванию.

Виды сортировки и типы атрибутов, доступные для сортировки

Вид сортировки зависит от типа атрибута, значение которого отображается в столбце:

  • по алфавиту — для столбцов с атрибутами типа "Строка", "Ссылка на бизнес-объект", "Статус", "Метакласс".
  • по возрастанию — для столбцов с атрибутами типа "Вещественное число", "Временной интервал", "Дата", "Дата/время", "Целое число".
  • по возрастанию — сначала ложь, потом истина — для столбцов с атрибутами типа "Логический".
  • по названию значения атрибута — для столбцов с атрибутами типа "Элемент справочника".

Для остальных типов значений в столбцах иконка сортировки не отображается.
