Таблица

В разделе описываются особенности настройки параметров виджета "Таблицы".

Для виджета доступен экспорт таблицы в форматы PNG, PDFи XLSX.

Общее описание добавления виджетов, см. Настройка виджета (элемента дашборда)

Пример

  • Источник — Запрос.
  • Параметр — Команда (атрибут: Название).
  • "Подсчитывать итоги" — true (в блоке "Строки").
  • Показатель — Номер.
  • Агрегация — CNT (Количество).
  • Разбивка — Статус.

Настройка виджета

Настройки виджета выполняются при создании или редактировании виджета на панели редактирования виджета.

Вкладка "Параметры"

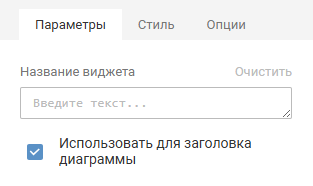

  • Блок "Название виджета":

    • Поле для ввода названия.

      В названии виджета можно использовать контекстные переменные, например, "Распределение запросов по сотрудникам группы ${subject.title}".

    • Флажок Использовать для заголовка диаграммы:

      • Установлен (по умолчанию) — название виджета используется для заголовка диаграммы.

  • Блок "Тип диаграммы": "Таблица".

  • Блок Источник.

    Источник — класс объектов, на основе которых строится виджет

    • Поле выбора источника.

      Чтобы выбрать источник, нажмите Выбрать значение.

      Чтобы добавить дополнительные источники, нажмите иконку .

      Для выбора в качестве источника доступны:

      • любой неслужебный и неархивный класс объектов;

      • служебный класс "История изменения ответственного и статуса", необходимо обязательно указать конкретный тип в данном классе.

        Выбор класса "История изменения ответственного и статуса" позволяет строить виджеты с учетом предыдущего статуса объектов, а не текущего

    • Иконка для настройки фильтрации источника. Фильтрация источника позволяет использовать для графика объекты с заданными характеристиками. На виджете выводятся только отфильтрованные данные.

      Нажмите иконку и выполните настройки фильтрации. Подробное описание настройки приведено в разделе Фильтрация источника.

    • Флажок Только для вычислений:

      • снят (по умолчанию);

    • Флажок Не использовать параметр — включает возможность построения таблицы без указания параметра с версии 2.4.

      Если флажок включен:

      • На панели редактирования отображается поле "Введите наименование строки".

      • Блок "Параметр" будет заменен на строку, введенную в поле "Введите наименование строки".
      • В блоке "Показатели" используется только один показатель, значения показателя размещаются друг за другом сверху вниз.
      • Для всех источников используется разбивка, установленная в первом источнике.
      • Добавление второго источника происходит без какого-либо соединения с первым источником. Связь между источниками не устанавливается.

      • Для второго и всех последующих источников:

        • установлен флажок "Не использовать параметр", без возможности отключения;
        • в разбивке доступны только атрибуты, общие для всех классов источников;
        • автоматически отключены функций "ТОП" и "Показывать незаполненные данные".

      • Для каждого добавленного источника со включенным флажком "Не использовать параметр" можно указать разные атрибуты разбивки.

        Типы атрибуты разбивки, доступные для второго и последующего источников, совпадают с типами атрибутов, выбранными для первого источника с версии 3.0.

  • Блок "Параметр (группировка)" — атрибут объекта источника. Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

    • Группировка

      Чтобы перейти к настройке группировки значений параметра, нажмите иконку типа атрибута. Подробное описание настройки приведено в разделе Группировка.

    • Добавление параметра.

      Чтобы добавить еще один параметр, нажмите иконку добавления справа от заголовка "Параметры".

      На виджете строки параметра объединяются через плюс +. Плюс + позволяет раскрывать группировку для просмотра сгруппированных данных.

    • Название атрибута для отображения на диаграмме

      Нажмите иконку редактирования и укажите название выбранного атрибута для отображения на диаграмме.

      При выборе в поле "Параметр" атрибута типа "Элемент справочника" недопустимо указывать "Тип объекта" и ссылку на родительский элемент.

    Перемещение столбцов

    На правой панели редактирования при настройке таблицы можно перемещать параметры (столбцы) между собой и показатели (строки) между собой.

    Для этого наведите курсор на область слева от иконки типа атрибута, отобразится два ряда точек, нажмите левую клавишу мыши (блок параметра/показателя выделится цветом) и, не отпуская, перетащить его в нужное положение.

  • Блок "Показатели" — атрибут объекта источника, по значениям которого будет проводиться агрегирование данных для подсчета. Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов.

    • Агрегация

      Выберите тип агрегации. Элемент для выбора типа агрегации отображается слева от атрибута, выбранного как Показатель. Подробное описание настройки приведено в разделе Агрегация.

      В таблице доступен тип агрегации N/A, который позволяет вывести в ячейку не количество объектов, а значение какого-либо из атрибутов объекта (например, название, номер и т.д).

    • При подсчете данных могут использоваться вычислимые поля. Подробное описание настройки приведено в разделе Вычисления.

    • Функция суммы.

      Если нажать иконку подсчета итогов , в таблицу будет добавлена строка "Итого", в которой автоматически будет посчитана сумма значений по соответствующим столбцам.

    • Добавление показателя.

      Показателей может быть несколько. Чтобы добавить еще один показатель, нажмите иконку добавления справа от заголовка "Показатели".

  • Разбивка — дополнительное деление столбца таблицы по атрибуту.

    Чтобы выбрать атрибут разбивки, нажмите иконку добавления и выберите атрибут. Атрибуты доступные для выбора описаны в разделе Используемые типы атрибутов..

    При нажатии на иконку типа атрибута можно настроить группировку, см. Группировка.

    Если используется разная агрегация или несколько показателей, то можно использовать одинаковые ссылочные атрибуты в значениях "Параметры" и "Разбивка".

    С версии 2.3.0 изменено ограничение по выводимым данным с 1000 до 5000 при наличии разбивки.

  • Тогл Показывать незаполненные данные.

    Тогл включен, на диаграмме будут отображаться незаполненные данные.

  • Вывести топ.

    • флажок установлен — функция вывода ТОП х значений активирована и доступная для настройки. Выберите или укажите вручную количество выводимых элементов. ТОП можно настроить по максимальным или минимальным значениям.

    На диаграмме будет отображаться указанное количество элементов (показателей) с сортировкой по убыванию и отметка "Топ х", х = количество выводимых элементов.

  • Флажок Отображать общую сумму объектов

    • установлен — на диаграмме будет отображаться общая сумма объектов "Итого:".
    • снят — общая сумма объектов на диаграмме не отображается.

    Параметр не доступен для диаграммы типа "Сводка" и "Спидометр".

  • Блок "Область отображения".

    Определяет, в каких представлениях будет отображаться виджет.

    Доступные значения:

    • "Web приложение" (по умолчанию) — виджет отображается только в веб-представлении;
    • "Везде" — виджет отображается в мобильном и веб-представлениях;
    • "Мобильное приложение" — виджет отображается только в мобильном представлении.

  • Тогл Навигация с виджета:

    • Выключен (по умолчанию).

    • Включен — при просмотре виджета на дашборде можно перейти на другой виджет или дашборд. Переход осуществляется при нажатии иконки навигации на панели управления виджетом. Виджет, на который ведет навигация, подсвечивается серым.

      После включения тогла отображаются:

      • список выбора дашборда или виджета, на который будет осуществляться переход. В список подгружается список контентов с приложением, код которого указан в классе root в атрибуте dashboardCode.

      • флажок "Отображать всплывающую подсказку":

        • установлен — отображается поле ввода текста подсказки, которая будет отображаться при наведении курсора на иконку навигации.

Вкладка "Стиль"

Внешний вид диаграммы настраивается на вкладке "Стиль":

  • Тогл Заголовок:

    • включить или выключить отображение на диаграмме;
    • настройки текста: цвет, размер, вид шрифта, выравнивание, местоположение, обрезать текст или переносить по словам.

  • Таблица:

    • Шапка таблицы:

      • настройки текста: цвет, вид шрифта, выравнивание, обрезать текст или переносить по словам.

    • Тело таблицы:

      • Флажок "Отображать номер строки":

        • установлен — отображается первый столбец с нумерацией строк;
        • выключен (по умолчанию).
      • Число отображаемых строк на странице.
      • Перенос слов — обрезать текст длинного текста в ячейках (по умолчанию) или переносить по словам.

      • Отсутствуют данные до версии 3.15.

        Формат отображения нулевых значений:

        • Показывать "0";
        • Показывать"-";
        • Показывать null;
        • Показывать пустую строку " " (по умолчанию).
      • Выравнивание данных в таблице — выравнивание текста в ячейке.

    • Параметр:

      • Стили значений параметра.
      • Заливка строки параметра — цвет заливки строк параметра.

    • Показатель:

      • Стили значений показателя.

Вкладка "Опции"

  • Тогл Подсказка:

    • Выключен (по умолчанию) — подсказка не отображается.

    • Включен — отображается подсказка в заголовке на диаграмме.

      Если включен, то отображается поле "Подсказка в заголовке", в котором указывается текст подсказки.



  • Блок "Фильтрация на виджете" — набор условий фильтрации, которые обычный пользователь сможет изменять в режиме просмотра, задавая нужные условия отображения данных. Подробное описание настройки приведено в разделе Настройка фильтрации в режиме просмотра.

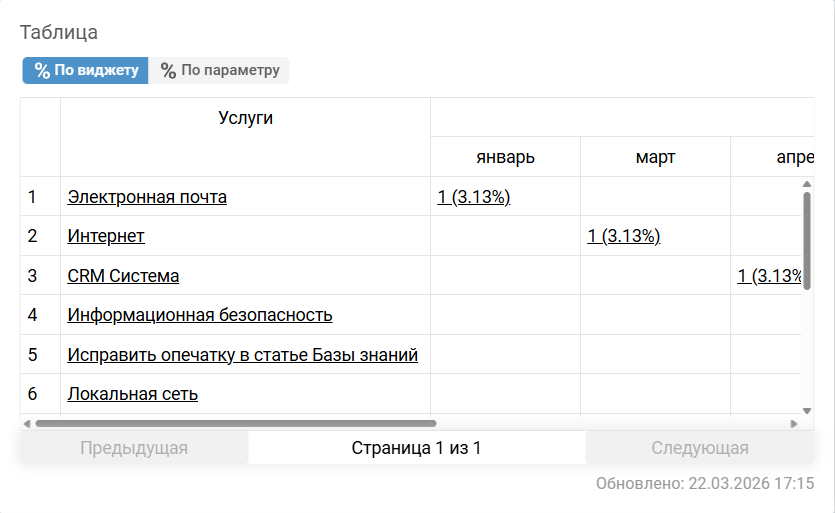

Отображение таблицы

Ограничение выводимых данных

В виджете "Таблица" существует ограничение выводимых данных в количестве 50 000 строк. При превышении данного ограничения появляется в заголовке таблицы в ячейке первого параметра и/или показателя отображается иконка подсказки и примечание.

При наведении курсора на иконку подсказки отображается всплывающая подсказка: "Данные загружены не полностью. Подробнее..."

При нажатии иконки подсказки появляется диалоговое окно с вопросом о подгрузке всех данных:

  • для параметра

  • для показателя/разбивки

Детализация данных (drill-down)

В таблице доступен переход:

  • на список объектов, использованных для их построения — при выборе числовых типов агрегаций;
  • на карточку объекта, являющегося значением атрибута — при выборе типа агрегаций N/A для ссылочных атрибутов.
