Действия на схеме BPM

Перетаскивание элементов

Карточки и стрелки на схеме BPM можно перетаскивать. Координаты объектов сохраняются после каждого изменения их положений на схеме.

Возможность перетаскивания элементов определяется в параметрах встроенного приложения "Схема BPM", см. Параметры построения схемы BPM.

Автоматическая расстановка объектов

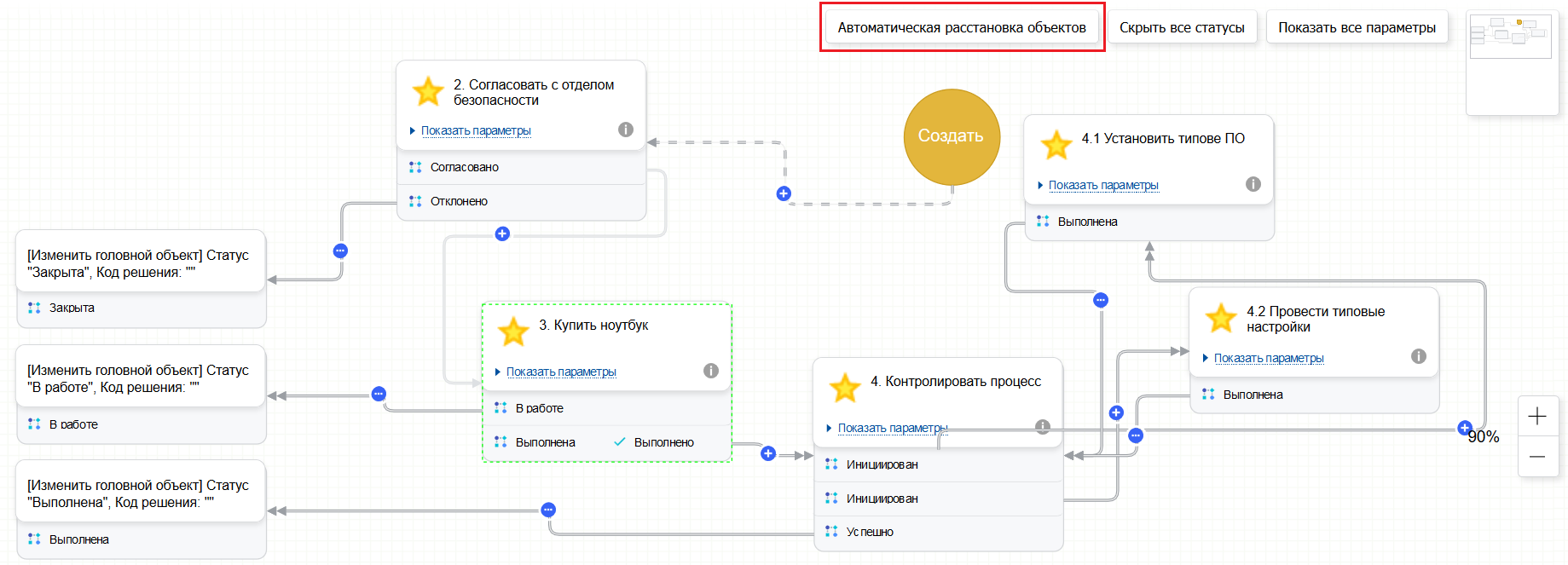

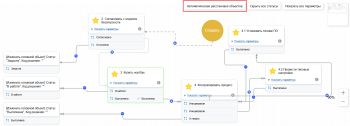

В верхнем правом углу схемы расположена кнопка Автоматическая расстановка объектов.

Отображение и название кнопки определяется в параметрах встроенного приложения "Схема BPM", см. Параметры построения схемы BPM.

Отображение блоков со статусами и параметрами карточки

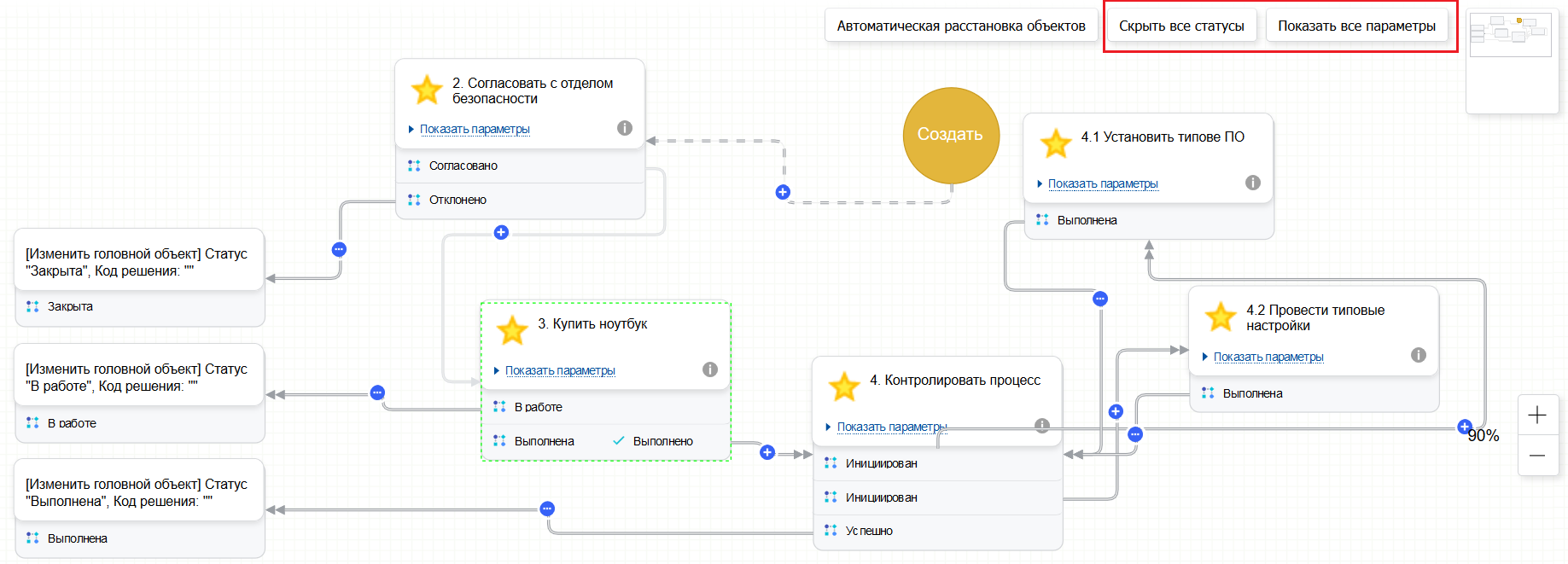

В верхнем правом углу схемы расположены кнопки:

  • для сворачивания и разворачивания блоков с параметрами во всех карточках;
  • для сворачивания и разворачивания всех блоков с параметрами действия.

Отображение и названия кнопок определяются в параметрах встроенного приложения "Схема BPM", см. Параметры построения схемы BPM.

Перемещение по схеме

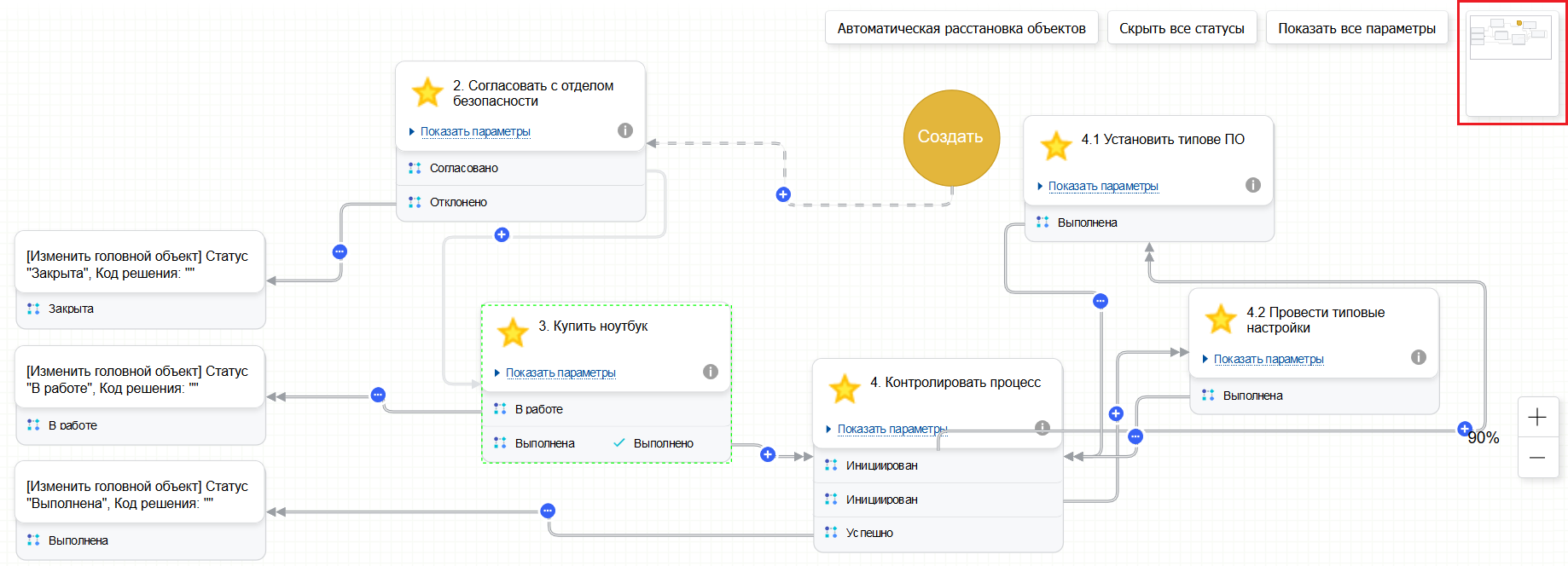

В верхнем правом углу схемы, справа от кнопок, располагается элемент "стармап" для перемещения по схеме.

Так же перемещаться по схеме можно с помощью левой кнопки мыши, для этого выполните длинное нажатие левой кнопкой мыши на пустую область схемы и перемещайте курсор по схеме.

Управление масштабом схемы

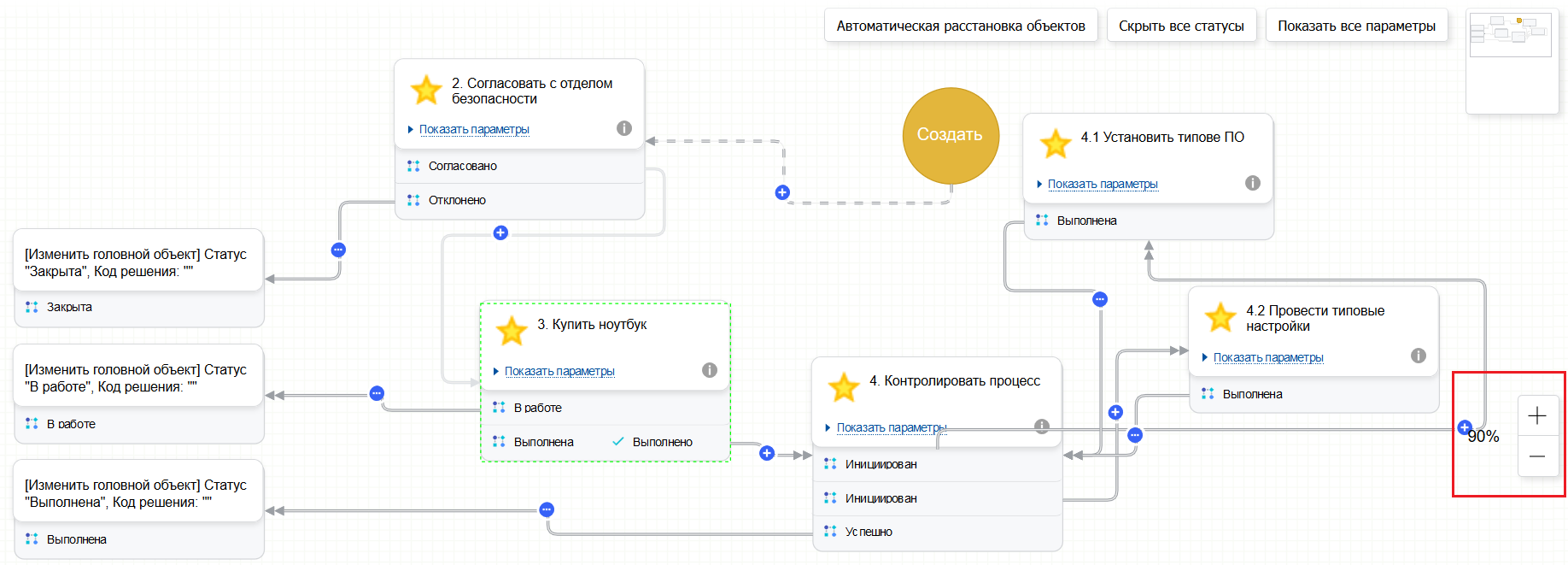

Изменение масштаба схемы производится с помощью инструмента "Масштаб".

При обновлении страницы масштаб схемы сбрасывается на значение по умолчанию 100%.

Элементы инструмента "Масштаб":

  • Текущее значение.
  • Кнопка увеличения масштаба.
  • Кнопка уменьшения масштаба.
