Просмотр диаграммы Ганта

Области диаграммы Ганта

Диаграмма состоит из частей:

  • Табличная область — отображение основной информации о работах и ресурсах.

  • Календарная сетка — отображение работ, ресурсов, контрольных точек (вех), связей между ними на временной шкале.

  • Панель управления — панель в шапке диаграммы, которая содержит иконки и кнопки для настройки представления диаграммы (масштаба, фильтрации, группировки и т.д.), выполнения пользовательских действий.

  • Панель постраничной навигации — отображается под диаграммой и содержит:

    • Количество объектов на диаграмме — подсчет выполняется автоматически и отображается под диаграммой справа.

      По умолчанию на одной странице диаграммы отображаются первые 200 ресурсов.

    • Кнопка Показать еще — при нажатии выполняется переход на следующую страницу диаграммы. Каждое нажатие загружает следующие 200 ресурсов. Если объектов меньше 200, то Показать еще не отображается.

  • Блок настроек — блок, содержащий параметры объектов для построения диаграммы.

    Блок настроек доступен суперпользователю и пользователю, обладающему группой пользователей с кодом GanttMaster.

Обновление диаграммы

Для обновления диаграммы нажмите иконку Обновить на панели управления. Диаграмма перестроится в соответствии с настройкой.

Изменение масштаба календарной сетки

Временная шкала календарной сетки может быть разбита на отрезки по неделям, месяцам, кварталам и годам.

Для изменения масштаба разбивки нажмите на поле с раскрывающимся списком значений масштаба и выберите значение.

Изменение интервала отображения календарной сетки

Для выбора границ интервала (дата/время), в рамках которого будут отображаться данные на диаграмме, нажмите на поле со значением периода.

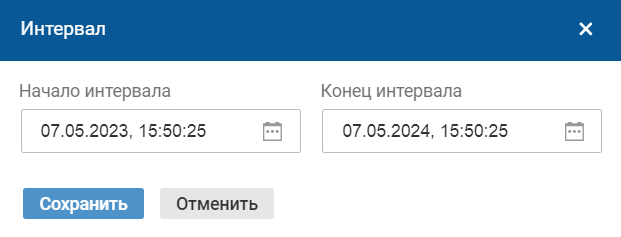

На форме изменения интервала задайте значения и нажмите Сохранить.
