Добавление связей на диаграмме Ганта

Описание действия

Пользователь может связать работы между собой для отображения зависимости их начала и окончания.

От одной работы может выходить несколько связей, в одну работу также может входить несколько связей.

Если при настройке связей сроки работы превышают дедлайн вехи/этапа/проекта, отредактируйте сроки работы или дедлайн вехи/этапа/проекта.

По умолчанию связи между объектами не настроены. Возможность создания связей между объектами настраивается при редактировании диаграммы Ганта на вкладке "Стиль". Подробное описание настройки связей приведено в разделе Настройка связей объектов.

Место действия в интерфейсе

Связи добавляются на календарной сетке диаграммы Ганта.

Выполнение действия

Создание связи

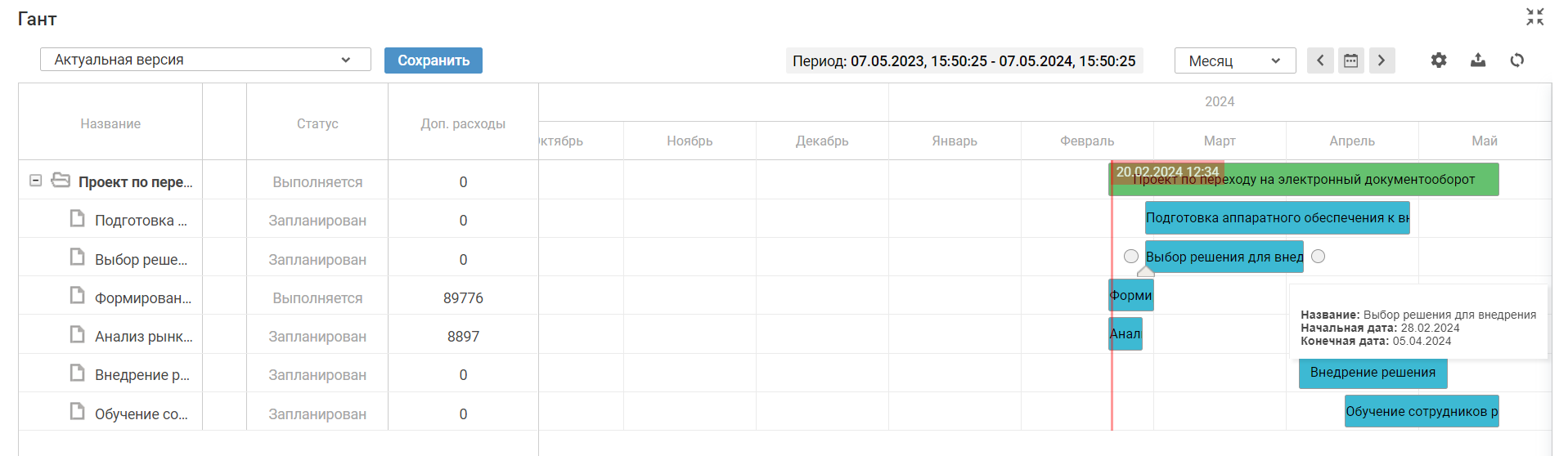

Для создания связи нажмите на поле работы или наведите курсор на название работы. У начала и конца работы отобразятся круги.

Соедините начало или конец работы с началом или концом другой работы в зависимости от типа связи.

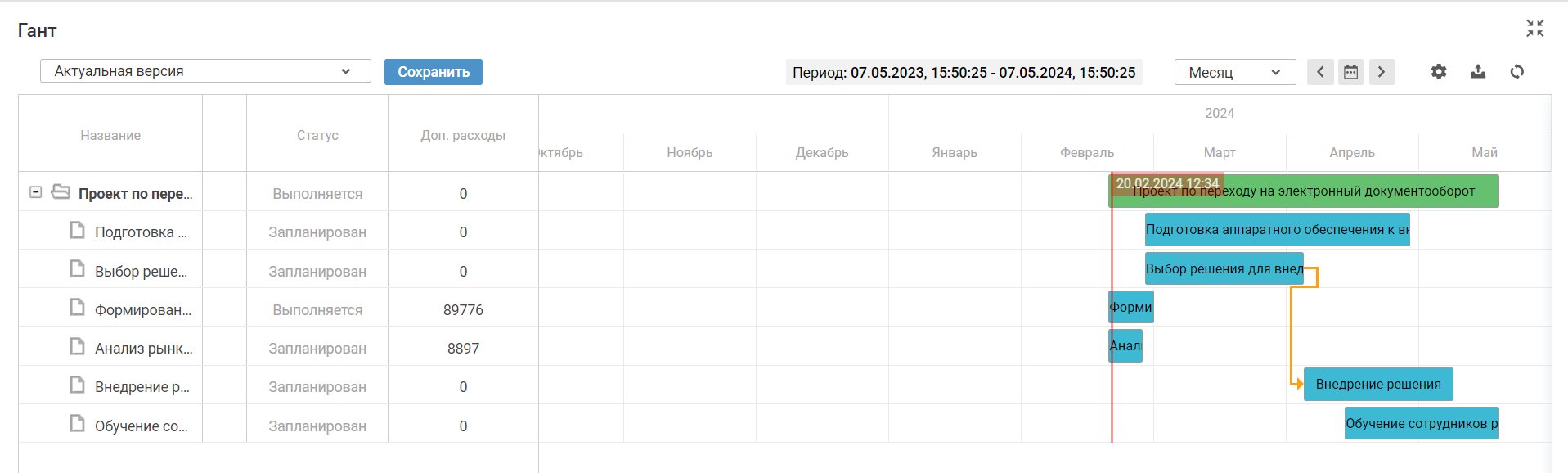

Связь между работами отобразится на диаграмме в виде стрелки.

Изменение связей недоступно в неактуальной версии.

Сохранение изменений по связям

Для сохранения изменений по связям необходимо сохранить текущую версию диаграммы как актуальную. Подробное описание работы с версиями диаграммы приведено в разделе Работа с версиями диаграммы Ганта.

При обновлении страницы в рамках версии, если пользователь не сохранил внесенные изменения по связям, они будут сброшены.

Если несколько пользователей работают с одной и той же версией диаграммы и один из них сохраняет ее как актуальную, применяются только его изменения. При последующем сохранении другим пользователем сохраняются только его собственные изменения.

Удаление связи

Чтобы удалить связь, дважды нажмите на нее, а затем подтвердите удаление в открывшемся окне. После подтверждения связь удаляется.

При удалении связи для объекта, дубль которого также отображается на диаграмме, связь удаляется только для одного из дублей. Чтобы удаление применилось ко всем дублям, необходимо сохранить текущую версию диаграммы как актуальную и обновить страницу.

Типы связей

Тип связи между работами определяет зависимость их начала и окончания.

Определения:

• Работа А — работа, от которой исходит связь.
• Работа Б — зависимая работа, в нее связь входит.
• Сдвиг начала или окончания работы в сторону увеличения — перемещение даты начала или окончания вперед на календарной сетке.
• Сдвиг начала или окончания работы в сторону уменьшения — перемещение даты начала или окончания назад на календарной сетке.

Основные типы связей

• "Окончание-начало" — работа Б не может начаться, пока не завершится работа А.



  • Начало работы Б может быть сдвинуто в сторону увеличения. Сдвиг начала работы Б ограничен дедлайном вехи/этапа/проекта, в который входит работа Б, с учетом ее продолжительности.
  • Начало работы Б может быть сдвинуто в сторону уменьшения одновременно с уменьшением даты окончания работы А.
  • При сдвиге окончания работы А в сторону увеличения происходит сдвиг начала работы Б с сохранением продолжительности работы Б.
  • При сдвиге окончания работы А в сторону уменьшения начало работы Б не изменяется.

• "Начало-начало" — работа Б не может начаться, пока не начнется работа А.



  • Начало работы Б может быть сдвинуто в сторону увеличения. Сдвиг начала работы Б ограничен дедлайном вехи/этапа/проекта, в который входит работа Б, с учетом ее продолжительности.
  • Начало работы Б может быть сдвинуто в сторону уменьшения одновременно с уменьшением даты начала работы А.
  • При сдвиге начала работы А в сторону увеличения происходит сдвиг начала работы Б с сохранением продолжительности работы Б.
  • При сдвиге начала работы А в сторону уменьшения начало работы Б не изменяется.

• "Окончание-окончание" — работа Б не может завершиться, пока не завершится работа А.



  • Окончание работы Б может быть сдвинуто в сторону увеличения. Сдвиг окончания работы Б ограничен дедлайном вехи/этапа/проекта, в который входит работа Б, с учетом ее продолжительности.
  • Окончание работы А может быть сдвинуто в сторону увеличения одновременно с увеличением даты окончания работы Б.
  • При сдвиге окончания работы Б в сторону увеличения происходит сдвиг окончания работы А с сохранением продолжительности работы А.
  • При сдвиге окончания работы А в сторону уменьшения окончание работы Б не изменяется.

• "Начало-окончание" — работа Б не может завершиться, пока не начнется работа А.



  • Начало работы А может быть сдвинуто в сторону уменьшения.
  • Увеличение даты начала работы А происходит с увеличением даты окончания работы Б.
  • Сдвиг окончания работы Б в сторону уменьшения происходит с уменьшением даты начала работы А.
  • Окончание работы Б может быть сдвинуто в сторону увеличения. Сдвиг окончания работы Б ограничен дедлайном вехи/этапа/проекта, в который входит работа Б.

Составные типы связей

• "Начало А — начало Б / окончание A — окончание Б"

  • При перемещении работы А на календарной сетке работа Б перемещается синхронно.
  • Сроки работы Б могут перемещаться внутри диапазона сроков работы А.
  • Если сроки работы Б расширяются и выходят за пределы сроков работы А, то сроки работы А также расширяются.
  • Начало работы А может быть сдвинуто в сторону уменьшения.
  • Если начало работы А при сдвиге в сторону увеличения достигает начала работы Б, то начало работы Б сдвигается синхронно.
  • Окончание работы А может быть сдвинуто в сторону увеличения.
  • Если окончание работы А при сдвиге в сторону уменьшения достигает окончания работы Б, то окончание работы Б сдвигается синхронно.

• "Начало А — начало Б / окончание Б — окончание А"

  • При перемещении работы А на календарной сетке работа Б перемещается синхронно.
  • Начало работы Б может быть сдвинуто в сторону увеличения.
  • Если начало работы Б при сдвиге в сторону уменьшения достигает начала работы А, то начало работы А сдвигается синхронно.
  • Если окончание работы А при сдвиге в сторону увеличения достигает окончания работы Б, то окончание работы Б сдвигается синхронно.
  • Окончание работы А может быть сдвинуто в сторону уменьшения.
  • Если окончание работы А при сдвиге в сторону увеличения достигает окончания работы Б, то окончание работы Б сдвигается синхронно.
  • Начало работы А может быть сдвинуто в сторону уменьшения, а окончание работы Б — в сторону увеличения. При этом сроки ограничивающих задач сдвигаются синхронно.
