Настройка ресурсов и работ

Описание настройки

При настройке ресурсов и работ:

  • определяются классы/типы, объекты которых будут представлены на диаграмме в виде ресурсов и работ;
  • настраивается соответствие атрибутов выбранного класса/типа столбцам табличного представления.

Работа всегда вложена в ресурс и связана с ним.

Для каждого метакласса, отвечающего за работы, можно добавить любой метакласс системы, в котором хранятся данные о контрольной точке (с версии 2.6).

По умолчанию ресурсы, работы и контрольные точки не настроены. Их настройка выполняется суперпользователем или пользователем, обладающим группой пользователей с кодом GanttMaster, после установки встроенного приложения.

Место настройки в интерфейсе

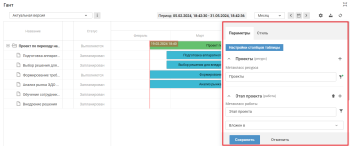

Блок настроек диаграммы Ганта → вкладка "Параметры".

Выполнение настройки

Настройка ресурсов

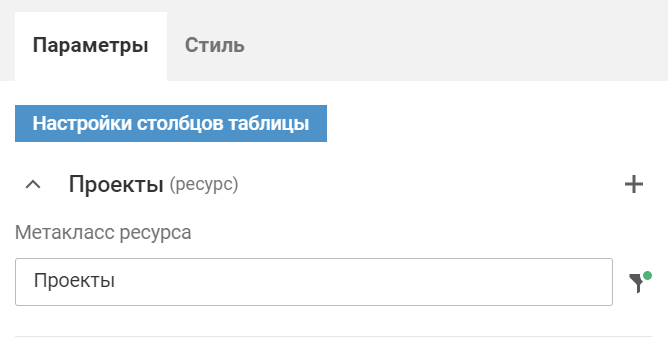

В поле Метакласс ресурса выберите класс/тип, объекты которого будут отображаться на диаграмме в качестве ресурсов.

На диаграмме доступна фильтрация ресурсов. Чтобы настроить фильтрацию, нажмите на иконку фильтрации, расположенную справа от поля ресурса, и задайте условия.

Настройка работ

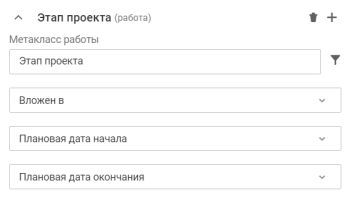

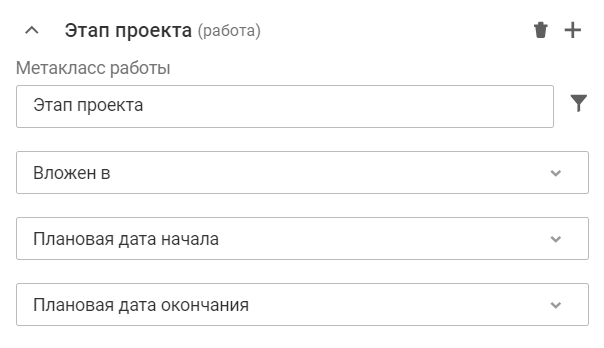

  1. В поле Метакласс работы выберите класс/тип, объекты которого будут отображаться на диаграмме в качестве работы.

  2. Заполните поля настройки работы:

    • Атрибут связи с ресурсом — выберите атрибут, связывающий работу с настроенным ресурсом.
    • Атрибут начала работ — выберите атрибут, значение которого будет принято за начало работы на диаграмме Ганта.
    • Атрибут окончания работ — выберите атрибут, значение которого будет принято за окончание работы на диаграмме Ганта. Для выбора доступны атрибуты типа "Дата"и "Дата/время".
    • Атрибут контрольной точки — выберите атрибут, значение которого будет использовано для расчета даты (даты и времени) выполнения контрольной точки (до версии 2.6).

На диаграмме доступна фильтрация работ. Чтобы настроить фильтрацию, нажмите на иконку фильтрации, расположенную справа от поля работы, и задайте условия.

Настройка контрольных точек

Чтобы добавить контрольную точку на диаграмму, выполните следующие действия:

  1. В поле работы нажмите иконку и выберите из списка "Контрольная точка для работы".

  2. Заполните поля настройки контрольной точки:

    • Метакласс контрольной точки — выберите класс/тип, объекты которого будут отображаться на диаграмме в качестве контрольной точки.
    • Атрибут связи с работой — выберите атрибут, связывающий работу с настроенной контрольной точкой.
    • Атрибут контрольной точки — выберите атрибут, значение которого будет использовано для расчета даты (даты и времени) выполнения контрольной точки.

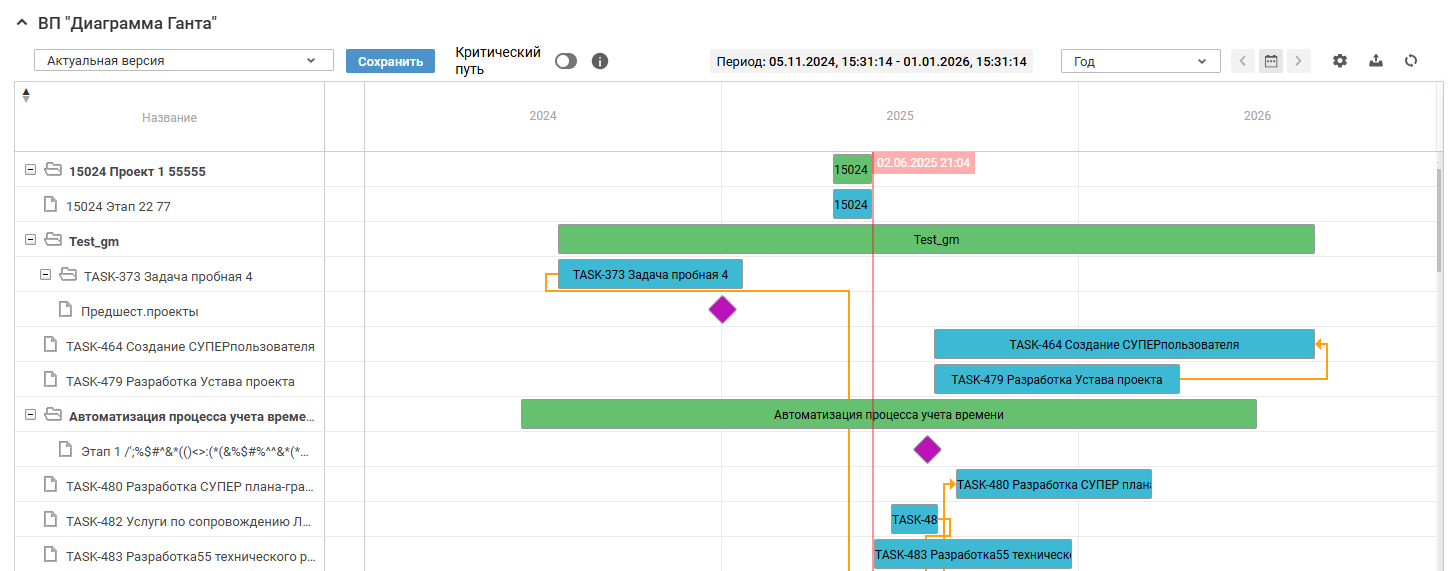

На диаграмме по умолчанию контрольная точка отображается:

  • фиолетовым цветом, если контрольная точка пройдена;
  • черным цветом, если контрольная точка не пройдена.

Цвет контрольной точки можно настроить вручную. Подробное описание настройки цвета приведено в разделе Цветовая визуализация работ.

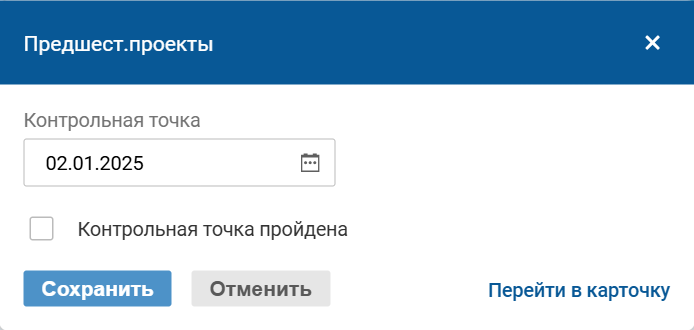

На диаграмме можно изменить состояние и срок контрольной точки. Чтобы изменить настройки контрольной точки, выберите контрольную точку, на форме редактирования внесите изменения и нажмите кнопку Сохранить.

Добавление нового ресурса

Чтобы добавить ресурс на диаграмму Ганта, нажмите иконку в поле ресурса, выберите ресурс и выполните настройку ресурса. Для добавленного ресурса выполните настройку работ.

Настройка столбцов таблицы

Чтобы изменить атрибуты ресурсов и работ, которые отображаются в столбцах таблицы, нажмите кнопку Настройки столбцов таблицы и выполните настройку столбцов и нажмите кнопку Сохранить.

Фильтрация ресурсов и работ

К ресурсам и работам можно применить фильтрацию, которая позволяет использовать для отображения только объекты с заданными характеристиками.

Настройка фильтрации выполняется на отдельной форме, которая открывается при нажатии иконки .

При настройке фильтрации выбирается атрибут типа или класса объекта, по которому будет проводится фильтрация массива объектов, затем критерий фильтрации и значение фильтра. Набор критериев фильтрации зависит от типа атрибута.

При использовании фильтрации:

  • Доступны все атрибуты метакласса за исключением:

    • Вычислимые атрибуты (как пользовательские, так и системные);
    • Системный атрибут "Пароль" (password) класса "Сотрудник" (employee).

  • Доступны все стандартные критерии фильтрации, а также критерии "равно текущему объекту", "содержит текущий объект", "равно атрибуту текущего пользователя", "равно атрибуту текущего объекта", "содержит атрибут текущего объекта" и "раньше/позже атрибута текущего объекта".

    При использовании критерия: "равно атрибуту текущего объекта", "содержит атрибут текущего объекта" или "раньше/позже атрибута текущего объекта" в дереве выбора содержатся все атрибуты метакласса, на карточке которого расположена диаграмма, и атрибуты вложенных в него типов за исключением вычислимых атрибутов.

    Если в условиях фильтрации, в левой части, выбран атрибут, добавленный на уровне типа, то в результирующий список попадут только объекты данного типа, удовлетворяющие условиям фильтрации.

Сохранение настройки

После настройки ресурсов, работ и контрольных точек в блоке настроек нажмите кнопку Сохранить.

Результат настройки

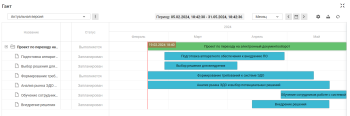

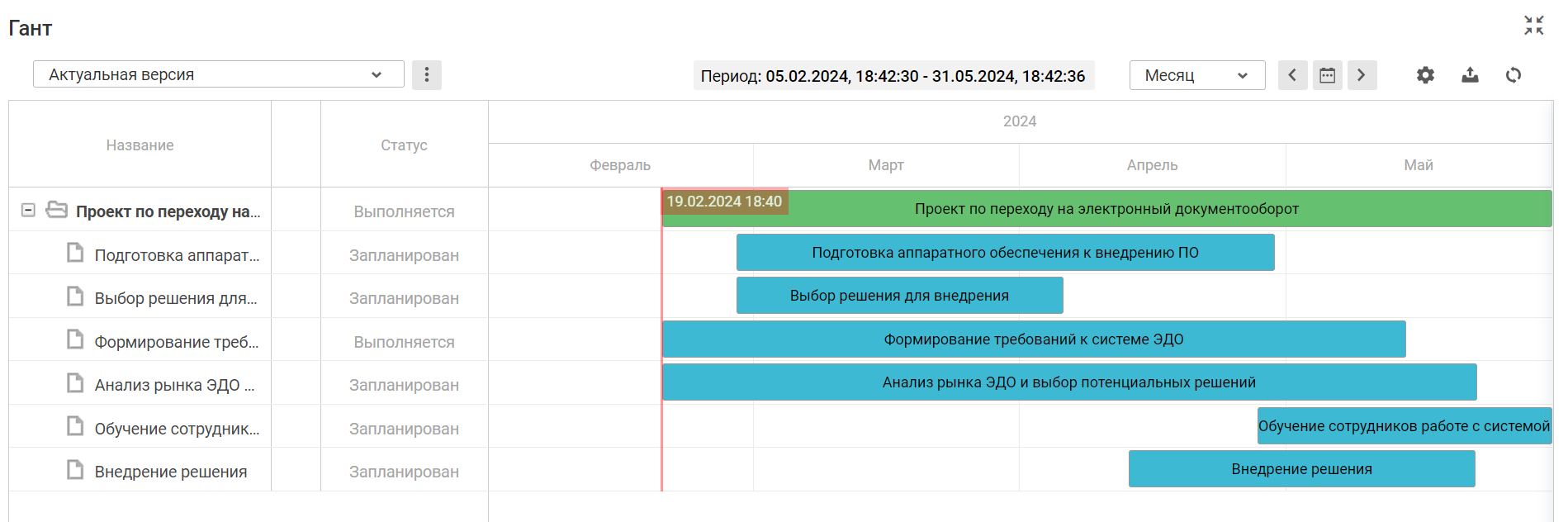

В табличном представлении диаграммы Ганта отобразятся настроенные столбцы, ресурсы, работы и контрольные точки.

При наведении на работы, ресурс или контрольную точку отображается подсказка с информацией об объекте.

Настройка диаграммы завершена.
