Настройка календарной сетки диаграммы Ганта

Настройка периода отображения работ/ресурсов на календарной сетке

Описание настройки

Календарная сетка диаграммы Ганта — временная шкала для отображение работ, ресурсов, контрольных точек, связей между ними.

Для календарной сетки настраивается период отображения работ, ресурсов и контрольных точек.

Настройка выполняется суперпользователем или пользователем, обладающим группой пользователей с кодом GanttMaster.

Место настройки в интерфейсе

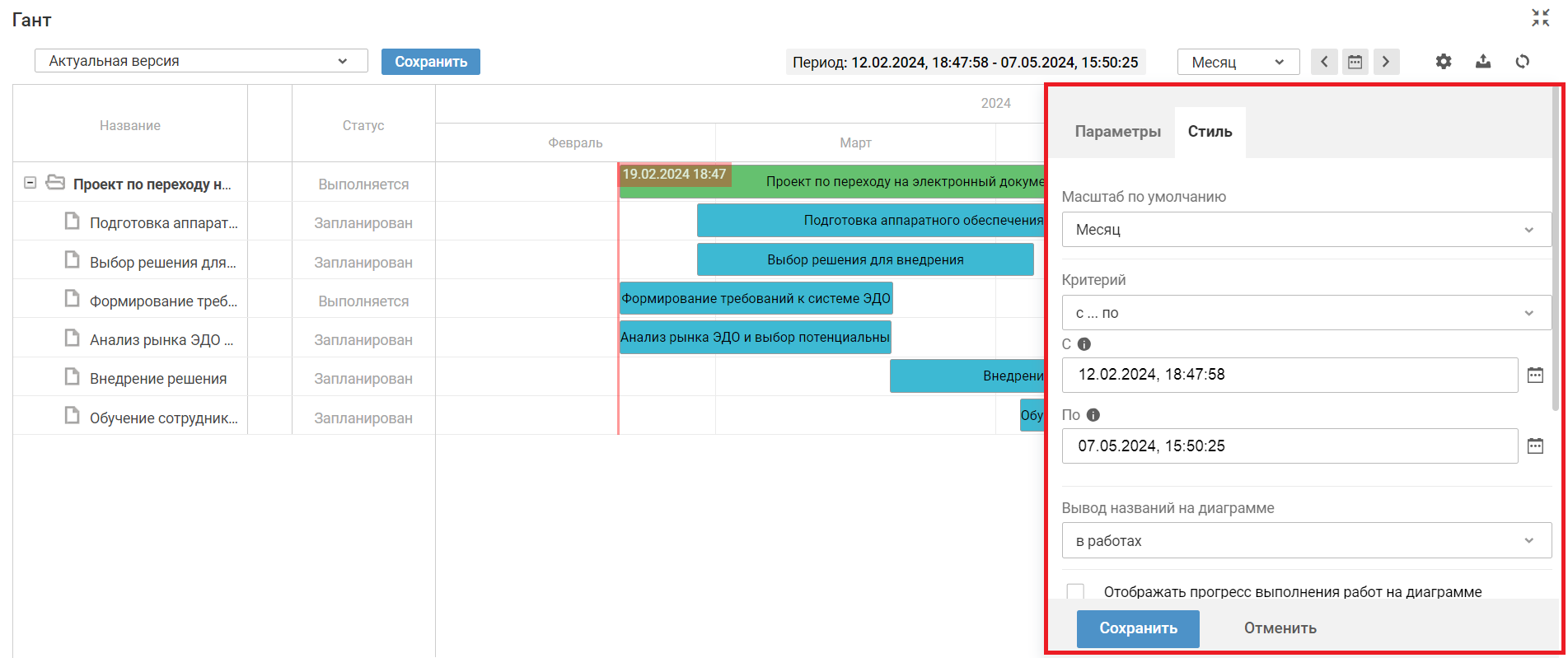

Диаграмма Ганта (иконка настройки на панели управления) → панель настроек диаграммы Ганта → вкладка "Стиль".

Выполнение настройки

Заполните следующие поля и нажмите Применить:

  • Масштаб по умолчанию — масштаб отображения работ.

    Доступные значения: неделя, месяц, квартал, год.

  • Критерий — критерий выбора периода отображения работ.

    Возможные значения:

    • "с…по" — дата начала и окончания периода отображения;
    • "за последние "n" дней" — где n количество дней, которые будут отображаться на диаграмме;
    • "в ближайшие "n" дней" — где n количество дней, которые будут отображаться на диаграмме;
    • "сегодня".

Результат настройки

Календарная сетка изменится в соответствии с установленными значениями параметров.

Настройка параметров работ на календарной сетке

Описание настройки

Для календарной сетки настраиваются параметры отображения работ.

Настройка выполняется суперпользователем или пользователем, обладающим группой пользователей с кодом GanttMaster.

Место настройки в интерфейсе

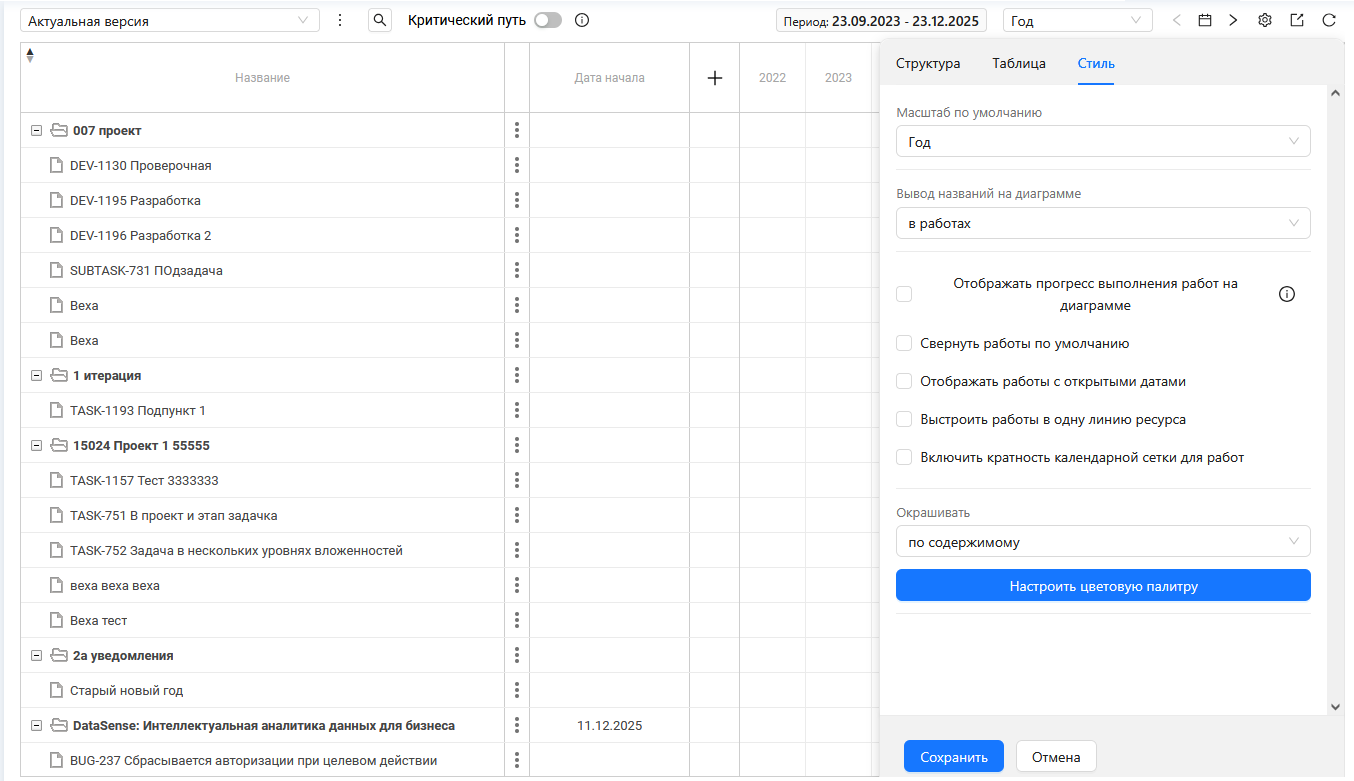

Диаграмма Ганта (иконка настройки на панели управления) → панель настроек диаграммы Ганта → вкладка "Стиль".

Выполнение настройки

Заполните следующие поля и нажмите Сохранить:

  • Вывод названий на диаграмме:

    Возможные значения:

    • "рядом с работами" — название работы отображается справа от ее блока на диаграмме;
    • "в работах" — название работы вписано в ее блок, отображается только та часть, которая входит в блок по размеру;
    • "скрыть название" — название работы не отображается на диаграмме.

  • Отображать прогресс выполнения работ на диаграмме:

    • флажок установлен — часть работы окрашена темным цветом в соответствии с процентом ее выполнения;
    • флажок снят (по умолчанию) — цвет всей работы стандартный.

  • Отображать связи работ на диаграмме:

    • флажок установлен — связи между работами отображаются;
    • флажок снят (по умолчанию) — связи не отображаются.

  • Свернуть работы по умолчанию:

    • флажок установлен — работы свернуты и не отображаются на диаграмме;
    • флажок снят (по умолчанию) — все работы отображаются на диаграмме.

  • Отображать работы с открытыми датами:

    • флажок установлен — работы, в которых заполнена только одна дата (дата начала или дата окончания), отображаются в виде черты на календарной сетке диаграммы, информация о работе отображается в табличном представлении.
    • флажок снят (по умолчанию) — работы, в которых заполнена только одна дата (дата начала или дата окончания), не отображаются на диаграмме.

  • Выстроить работы в одну линию ресурса:

    • флажок установлен — все работы и контрольные точки свернуты в одну строку и накладываются друг на друга;
    • флажок снят (по умолчанию) — работы и контрольные точки разнесены по разным строкам.

  • Включить кратность календарной сетки для работ:

    • флажок установлен — при перемещении работ на диаграмме устанавливается кратно округленная дата;
    • флажок снят (по умолчанию) — даты на диаграмме отображаются соответственно настроенным фильтрам.

Результат настройки

Календарная сетка изменится в соответствии с установленными значениями параметров.
